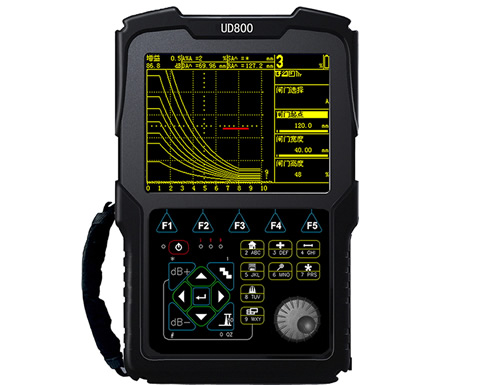

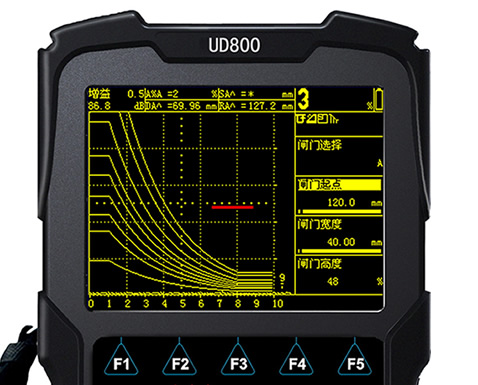

UD800超声波探伤仪_焊缝检测_铸件检测
内置标准：内置多行业探伤标准 文件管理：用英文、数字编辑文件名 探伤结果：27种 测量范围：(0～10000)mm 探伤精度: 垂直线性误差：≤2.5% 水平线性误差：≤0.1% 通讯接口： RS232-USB2.0 探头接口： Q9 主机重量： 1.0Kg（含电池） 存储容量： 波形500个 通道数量： 500个 工作时间： 7-10小时 成套产品毛重（运输）：1kg 主机外形尺寸：230mm×150mm×45mm
- 全部
- 产品特点
- 技术参数
- 资料下载
- 工作原理
- 操作视频
- 保养保修
- 应用领域
最符合国际操作习惯的中英双语版
数字超声波探伤仪
【欧、美、日、俄最熟悉的操作系统，中国高端用户推崇的操作系统，可根据需要提供20种国家语言】

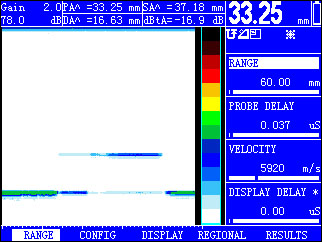

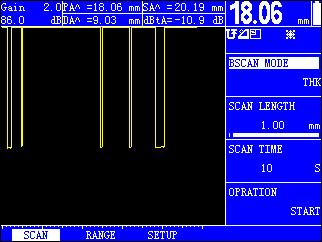

UD800超声波探伤仪系列功能与性能介绍
探测范围 |
|
探测范围 | 0～ 连续可调，最小步进值 |
材料声速 | 100 ～ |
发射脉冲 |
|
重复频率 | 20Hz～1000Hz，自动调节。 |
发射强度 | 高、中、低。 |
工作方式 | 单、双、透射。 |
阻尼 | 50、75、150、500Ω。 |
接收放大 |
|
采样频率 | 基于硬件的实时采样频率，160MHz。 |
增益 | 0.0～110.0dB。步进值：0.1、0.5、1.0、2.0、6.0dB、12.0dB、24.0dB |
频带 | 0.2～20MHz，包括3个宽带 |
闸门 | 两个独立的闸门，覆盖整个检测范围。 可独立测量，也可关联测量 |
测量模式 | 闸门内脉冲波的前沿、峰值 |
检波方式 | 全波、负半波、正半波、射频 |
抑制 | 0～90% |
报警 |
|
报警方式 | 进波报警、失波报警、DAC报警 |
报警信号 | 声音、发光二极管（光）报警 |
显示 |
|
显示屏 | 高清晰度TFT彩色液晶显示屏 高亮度，LED背光，强光下清晰可见 |
屏幕刷新率 | 高于100Hz |
颜色 | 4种颜色主题，适用于不同的光线要求； |
脉冲形式 | 彩色，空心、实心可选 |
控制与接口 |
|
英文输入 | 键盘输入：单手控制，操作方式类似于手机。 |
探头接口 | BNC(标配)或Lemo（选配） |
通讯口 | RS232接口或USB转接 |
数据的存储 |
|
通道文件
| 500个快捷通道； 可编辑文件名称，可输入字母、数字或英文。 |
波形文件 （探伤报告） | 可存储500套探伤报告； 可存储、调用、预览、通讯； 可编辑文件名称，可输入字母、数字或英文。 |
辅助功能项 | 冻结、包络、展宽、抑制、自动增益、探头校准、缺陷的定位和定量、曲面修正、 |
评判工具 | DAC曲线、AVG(DGS)曲线、TCG曲线 |
波形对比 | 可将存储后的波形回放后置于显示屏背景上将背景上的波形，同实时的波形对比 |
性能指标 |
|
垂直线性 | ≤2.5% |
水平线性 | ≤0.1% |
灵敏度余量 | ＞65dB (200Φ2平底孔) |
分辨力 | ＞42dB |
动态范围 | ≥36dB |
电噪声电平 | ＜8% |
其他项 |
|
电源 | 大容量5200mAh锂电池，无记忆效应、连续工作10小时以上；或交流220V供电 |
环境温度 | |
外型尺寸 | |
重量 | |
标准配置 |
|
● 主机1台 ● 直探头1个 ● 斜探头1个 ● 探头线2条 ● 电源适配器1个 ● 锂电池1组 ● 说明书1本 ● 合格证、保修卡、装箱卡1份
| |
选配件 | |
● 座充充电器 ● 仪器包 ● 通讯软件 ● 通讯电缆 ● 打印机 | |
扫描范围 | 0-10000 |
|---|---|
工作频率 | 0.2MHz～20MHz |
衰减器误差 | 每12dB±1dB |
垂直线性 | ≤3% |
水平线性 | ≤0.1% |
灵敏度余量 | ＞62dB（深200mmΦ2平底孔） |
动态范围 | ≥32dB |
噪声电平 | ＜8% |
远场分辨力 | ＞42dB（5N14） |
薄板分辨力 | 1mm（5N14） |
硬采样频率 | 160MHZ(硬采样频率) |
重复发射频率 | 100~1000HZ |
声速范围 | 100～20000（m/s） |
脉冲移位 | -10~3400 |
脉冲宽度 | 不支持调节 |
脉冲电压 | 不支持调节 |
探头零点 | 0~200 |
阻尼 | 50、75、150、500四挡可调 |
抑制 | 90% |
检波方式 | 正半波、负半波、全波、射频 |
增益调节 | 手动调节110dB（0.1dB、0.5dB、1dB、2dB、6dB、12dB、24dB步进）或自动调节 |
工作电压 | 9-12V(外部直流电源)，6.4-8.4（锂电池） |
功率 | 12W |
工作时间 | 连续工作7小时以上（锂电池） |
工作湿度 | 20～95）% RH |
工作温度 | （-20～70）℃ |
尺寸 | 210×150×45（mm） |
重量 | 1Kg |
一.超声波探伤仪电路工作原理
下图表示脉冲反射式超声波探伤仪的工作原理。超声波探伤仪主要由同步信号发生路、高频脉冲发生器、接收放大器和显示屏等组成。同步信号发生器发出信号使尚频脉冲发生器和扫描发生揣同时工作。高频信号发生据间歇地发射数微秒的短暂脉冲激励探头，并转换为相同频率的声能进入试件，向前传播。当遇到裂纹的，立即反射回来被探头接收。经接收、放大、检波以后，输送到显示屏上。从显示屏中可以判定从缺陷反回的脉冲F在始波T和底波B之间。
二.焊缝探伤原理
| 随动闸门 关联闸门 | 操作录像 |
1．一个月包换：
从用户购置之日起，一个月内出现质量故障，可免费更换新的同一型号的超深波探伤仪；
2．一年质保期：
从用户购置之日起，1年内出现质量故障（探头、探头线、电池、充电器除外），可免费维修；
3．服务热线
用户拨打服务电话010-62410403，可以咨询数字超声波探伤仪的操作方法，并可以得到中文操作手册及相关探伤标准等相关培训资料；
4．响应速度快：
如果出现产品质量问题，接到买方及最终用户的电话后1小时内给于答复；
5、终生维护
本公司负责超深波探伤仪的终生维护；
6．功能升级
数字超声波探伤仪主机3年提供功能升级，使之与国际最新探伤技术同步。
北京北极星辰科技有限公司
超声波探伤仪部
超声波探伤仪既可以用于实验室，也可以用于工程现场。广泛应用在锅炉、压力容器、航天、航空、电力、石油、化工、海洋石油、管道、军工、船舶制造、汽车、机械制造、冶金、金属加工业、钢结构、铁路交通、核能电力、高校等行业。
编号 | 行业 | |
|---|---|---|
1 | 锅炉压力容器行业 | 锅炉制造厂、压力容器制造厂、封头厂、特检院所 |
2 | 钢结构 | 检测公司、钢结构制造厂、冶金建设研究院所 |
3 | 电力行业 | 发电厂、火电、水电、风电、电建公司 |
4 | 石油化工 | 油田、石化公司、化工机械厂、燃气集团 |
5 | 建筑行业 | |
6 | 高校 | |
7 | 火车、汽车、摩托车 | |
8 | 煤矿 | |
9 | 模具厂 | |
10 | 航天航空 | |
11 | 军工厂 | |
12 | 造船厂 | |
13 | 液压机械厂 | |
14 | 钢管厂 | |
15 | 机械 | 机床厂、水利机械、铸造厂、锻造厂、热处理厂 |
