斜探头手工校准步骤


斜探头手工校准步骤

1.输入材料声速:3230m/s

2. 探头前沿校准

1)如图1所示,将探头放在CSKIA标准试块的0位上

2)前后移动探头,使试块R100圆弧面的回波幅度最高,回波幅度不要超出屏幕,否则需要减小增益。

3)当回波幅度达到最高时,保持探头不动,在与试块“0”刻度对应的探头侧面作好标记,这点就是波束的入射点

4)前沿距离校准:

从探头刻度尺上直接读出试块“0”刻度所对应的刻度值,即为探头的前沿值。(或用刻度尺测量图1所示L值,前沿x=100-L。)


(图1CSK-IA试块校测零点和前沿示意图

3.探头零点的校准

按图1的方法放置探头,用闸门套住最高波,调整探头零点直到声程S=100

4.探头K值校准(折射角的校准)

由于被测物的材质和楔块的磨损会使探头的实际K值与标称值有一些误差。因此需要测定探头的实际K值。校准步骤如下:

1)如图2将探头放在CSK1A标准试块的适当的角度标记上。

2)前后移动探头,找到试块边上大圆孔的回波波峰时,保持探头不动。

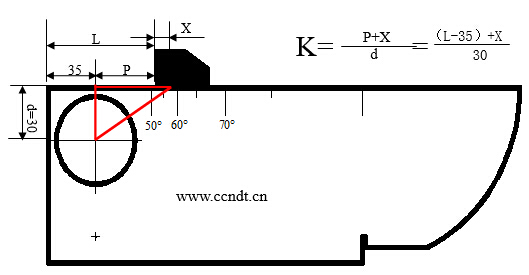

3)在试块上读出入射点与试块上对齐的K值,这个角度为探头的实际K值,将此值输入BSN900。(或者通过计算斜率校准,见下图2



(图2:折射角的校准)
