叉型上下喷水C扫描
叉型上下喷水C扫描，分三个型号：
基本型：Y轴扫查范围：0-400mm
标准型：Y轴扫查范围：0-1500mm
加长型：Y轴扫查范围：0-3000mm
- 全部
- 产品特点
- 技术参数
- 资料下载
- 工作原理
- 操作视频
- 保养保修
- 应用领域

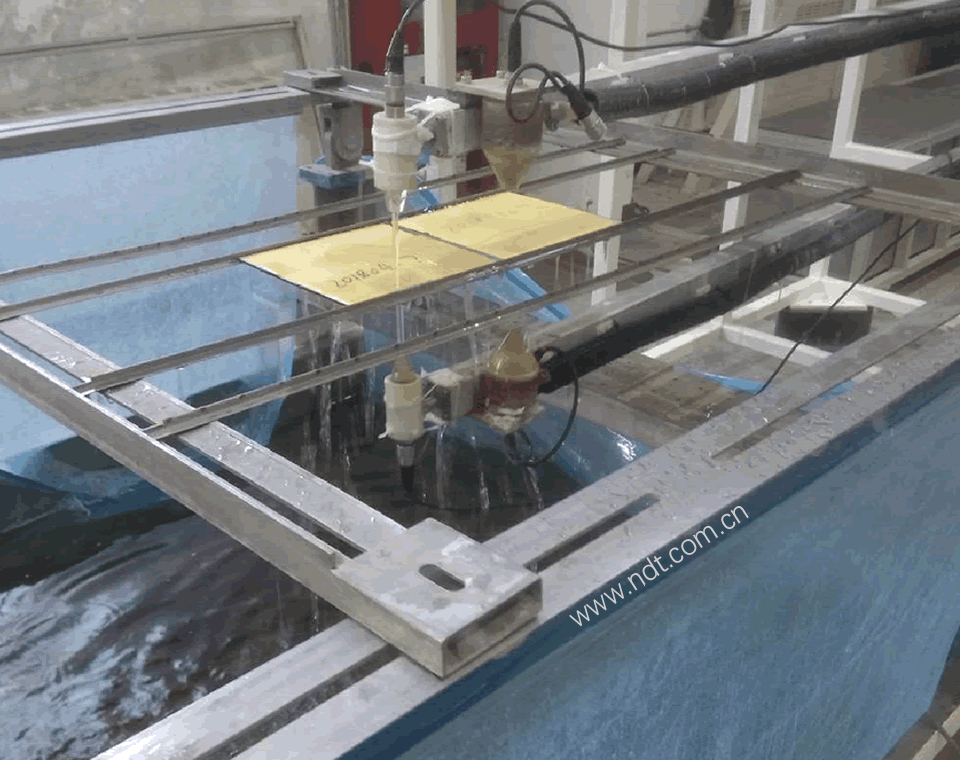

叉型喷水超声C扫描成像检测系统
BSN-X400/1500/3000
主要应用行业：航天航空、船舶、军工、高铁等诸多行业
检测工件类型：钎焊检测、复合材料检测、粘接面检测、蜂窝焊接质量检测等板材的超声波成像检测。
叉型上下喷水C扫描，根据Y轴长度分三个型号：
l 基本型：Y轴扫查范围：0-400mm
l 标准型：Y轴扫查范围：0-1500mm
l 加长型：Y轴扫查范围：0-3000mm
功能特点

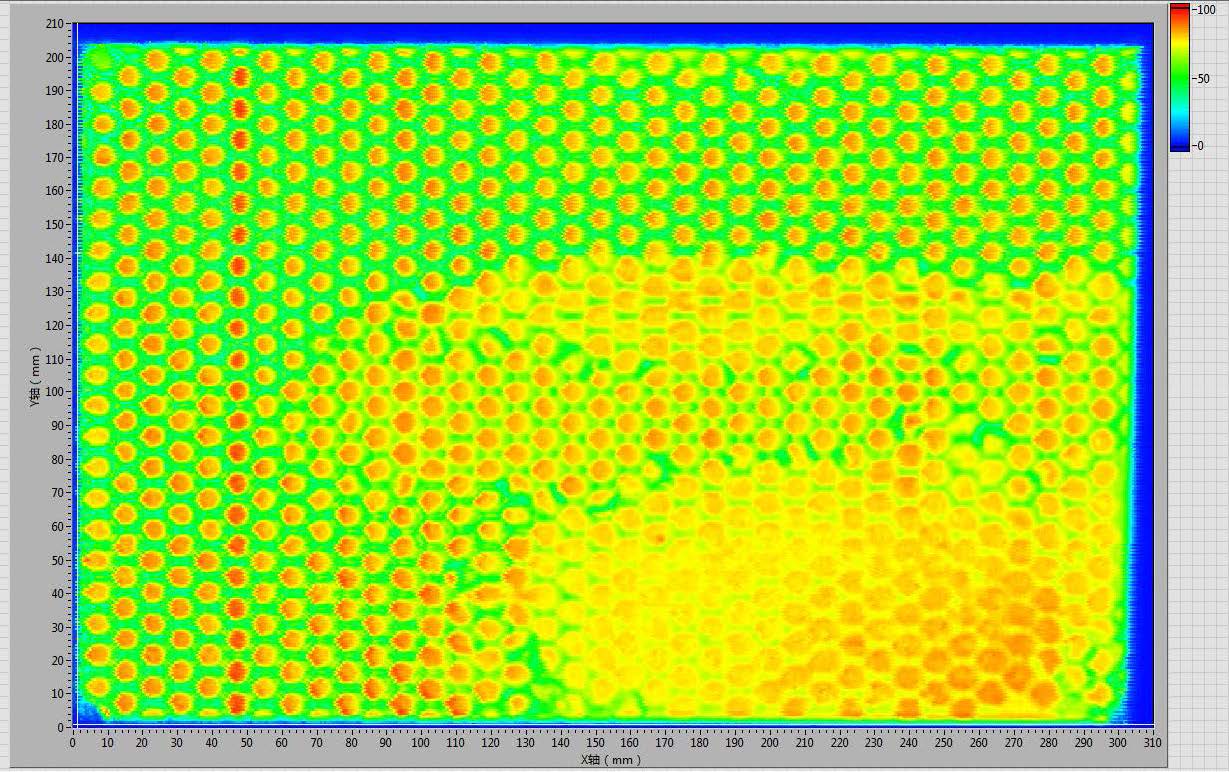

● 自动显示缺陷图像，缺陷大小和形状一目了然
● 自动统计缺陷大小、坐标、面积及缺陷面积百分比
● 全中文操作系统（WINXP或WIN7）

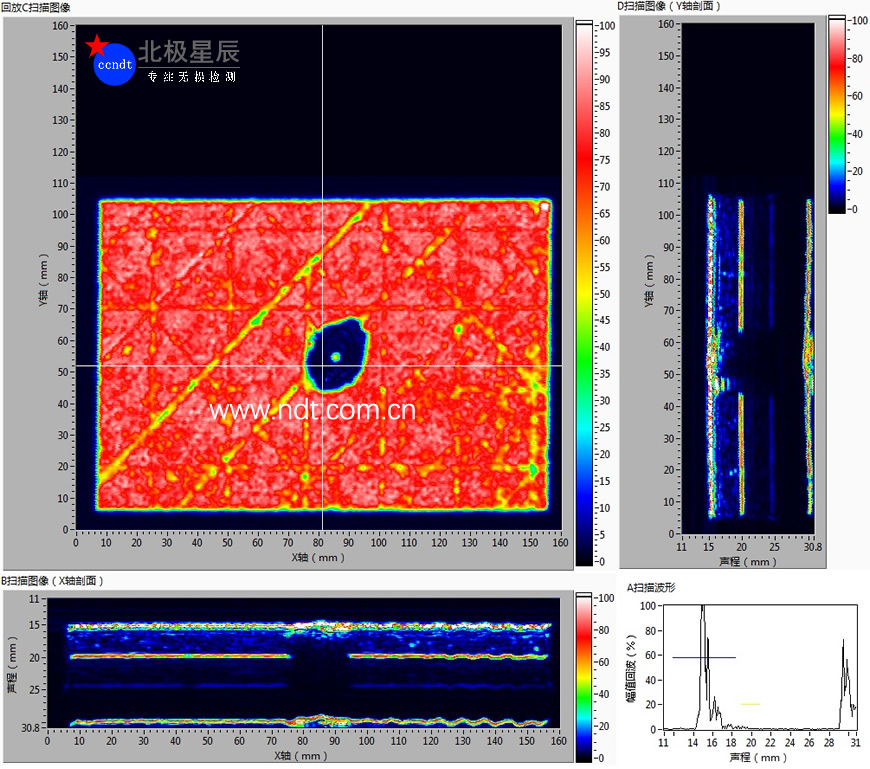

● A、B、C、D扫描像显示并存储
● 实现检测结果的断层CT扫描
● 系统自由度：标配3轴（可订制 ● 系统的有效扫描范围：选择标配或订制
● 检测通道：1个（可订制2~128个）
● 使用LAN网口采集超声数据
● 使用网口或者USB接口与步进电机控制器连接，用于控制多轴运动
● 闸门数量：4个独立闸门
● C扫描图像的光顺化处理功能让缺陷图像更逼真
垂直线性误差：≤3%
水平线性误差：≤0.2%
灵敏度余量：＞60dB (200Φ2平底孔)
分辨力：＞30dB
动态范围：≥30dB
电噪声电平：＜20%
频带：0.2 MHz ～ 20MHz，包括3个宽带。
采样频率：基于硬件的实时采样频率，100MHz。
增益：0.0 dB ～ 110.0dB。步进值：0.2、0.5、1.0、2.0、6.0dB、12.0dB。0.0dB档可锁定增益调
节功能。
阻尼：50Ω、75Ω、150Ω、500Ω。
发射脉冲：方波（选件）（电压20V ～ 500V，脉冲宽度20ns ～ 1000ns）尖脉冲（发射强度：
高、中、低）。
脉冲重复频率：20Hz ～ 1000Hz，自动调节。
探测范围：1 mm～10000mm（钢纵波），连续可调，最小步进值 0.1mm。
材料声速：100 m/s～20000m/s,连续可调。内置7个常用的材料声速值。
显示延时：-5μs～3400μs。
探头延时：0μs ～ 100μs。
工作方式：单晶、双晶、透射。
测量模式：闸门内脉冲波的前沿、峰值。
检波方式：全波、负半波、正半波、射频。
抑制：0% ～ 90%，抑制连续可调，抑制的打开，不影响C扫描系统的垂直线性等指标
环境温度：0℃～ 55℃
主要应用行业：航天航空、船舶、军工、高铁等诸多行业
检测工件类型：钎焊检测、复合材料检测、粘接面检测、蜂窝焊接质量检测等板材的超声波成像检测。
