概述：

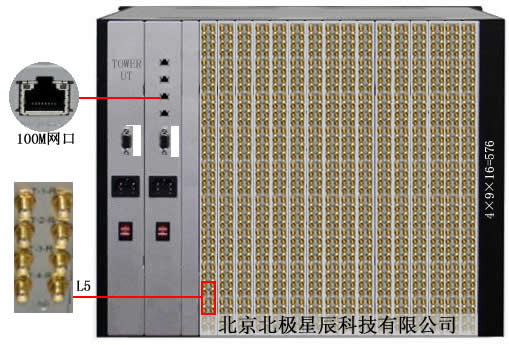

塔式512通道超声自动探伤系统是一款512通道（不包括64个备用通道）、分布式、模块化的精密检测系统，它采用国际先进的集成电路技术及网络技术，其各项性能指标均达到或超过国际先进水平。广泛应用于板材、管材、棒材、钢轨等需要缺陷检测和质量控制的领域。能够快速、便捷、无损伤、精确地进行工件内部多种缺陷（裂纹、夹杂、气孔等）的检测、定位、评估和诊断。
功能特点
总体构成模块化，各模块可独立工作，维护方便。
监控软件和仪器之间通过网络进行连接，监控软件对检测数据进行分析，生成探伤报告及历史记录。
仪器摒弃了传统的工控机插卡式结构，没有硬盘，无内存插槽，可以在频繁振动的现场稳定工作。
支持多种探伤方案，支持在线探伤及离线探伤，自动启停及手动启停，时间驱动及编码器驱动等。
支持多种探头，包括直探头、斜探头、双晶探头等，发射脉冲幅度600V, 脉冲宽度可调节。
采用高分辨率AD转换器，采样速度100MHz，波形高度保真。
采用硬件滤波的方式，对干扰噪声进行快速有效滤除。
更大的检测范围，对钢进行检测时，零界面入射的纵波可实现4000mm内检测范围连续调节。
每个闸门可以禁用或启用，门位、门宽、门高任意可调，工作闸门可选择设置进波报警或失波报警。
技术参数
检测范围： (0~4000)mm
重复频率： (50~5000)Hz*4
工作频率： (0.2~20)MHz
声速范围： (1000~15000)m/s
采样深度： 500点/通道
动态范围： ≥36dB
垂直线性误差： ≤2.5%
水平线性误差： ≤0.1%
分 辨 力： >40dB(5P14)
灵敏度余量： >65dB(深200mmФ2平底孔)
电噪声电平： ≤8%
探头类型： 直探头、斜探头、双晶探头、穿透探头
闸 门： 进波门、失波门、跟踪门；
512通道（不包括64个备用通道）、且通道数可进行扩展
分布式
模块化
支持外接信号触发
检测范围： (0~4000)mm
重复频率： (50~5000)Hz*4
工作频率： (0.2~20)MHz
声速范围： (1000~15000)m/s
采样深度： 500点/通道
动态范围： ≥36dB
垂直线性误差： ≤2.5%
水平线性误差： ≤0.1%
分 辨 力： >40dB(5P14)
灵敏度余量： >65dB(深200mmФ2平底孔)
电噪声电平： ≤8%
板材、管材、棒材、钢轨
