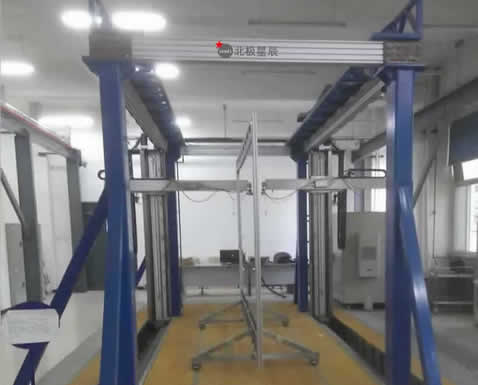

十轴龙门喷水超声波C扫描成像系统BSN-C6010
检测大型复材、蜂窝、板材
适合平面、曲面
分Z轴吊装式和双X轴同步式
- 全部
- 产品特点
- 技术参数
- 资料下载
- 工作原理
- 操作视频
- 保养保修
- 应用领域
超声波C扫描主要应用领域

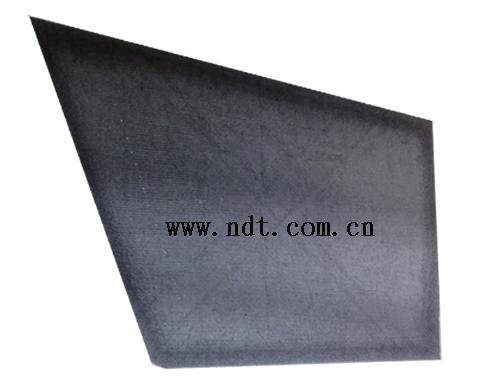

用于大型复合材料构件、蜂窝、板材的自动化检测

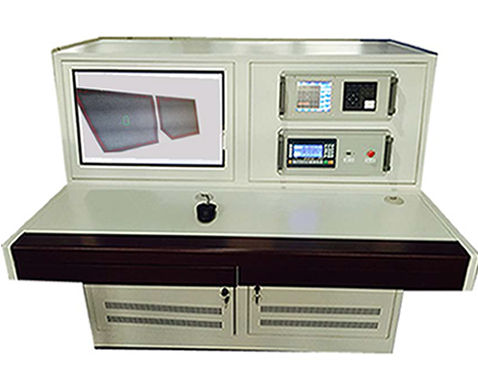

功能特点
● 扫描范围6米*2.0米（根据需要订制）
● 自动统计缺陷大小、坐标、面积及缺陷面积百分比
● 全中文操作系统（WIN7或WIN10）

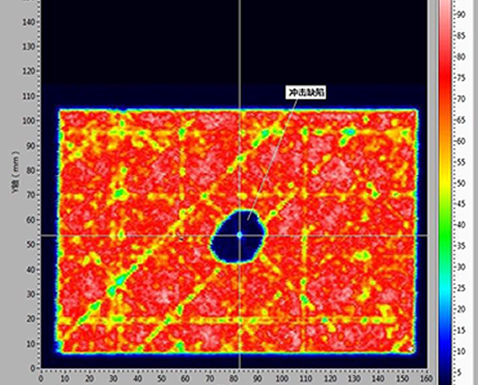

● A、B、C、D扫描像显示并存储
● 实现检测结果的断层CT扫描
● 系统自由度：标配3轴（可订制3-32个轴）
选配轴：A（仰角）、B（俯角）、W（旋转、摆动） ● 系统的有效扫描范围：选择标配或订制
● 检测通道：1个（可订制2~128个）
● 使用LAN网口采集超声数据
● 使用网口或者USB接口与步进电机控制器连接，用于控制多轴运动
● 闸门数量：4个独立闸门
● C扫描图像的光顺化处理功能让缺陷图像更逼真
超声性能指标
垂直线性误差：≤3%
水平线性误差：≤0.2%
灵敏度余量：＞60dB (200Φ2平底孔)
分辨力：＞30dB
动态范围：≥30dB
电噪声电平：＜20%
频带：0.2 MHz ～ 20MHz，包括3个宽带。
采样频率：基于硬件的实时采样频率，100MHz。
增益：0.0 dB ～ 110.0dB。步进值：0.2、0.5、1.0、2.0、6.0dB、12.0dB。0.0dB档可锁定增益调
节功能。
阻尼：50Ω、75Ω、150Ω、500Ω。
发射脉冲：方波（选件）（电压20V ～ 500V，脉冲宽度20ns ～ 1000ns）尖脉冲（发射强度：
高、中、低）。
脉冲重复频率：20Hz ～ 1000Hz，自动调节。
探测范围：1 mm～10000mm（钢纵波），连续可调，最小步进值 0.1mm。
材料声速：100 m/s～20000m/s,连续可调。内置7个常用的材料声速值。
显示延时：-5μs～3400μs。
探头延时：0μs ～ 100μs。
工作方式：单晶、双晶、透射。
测量模式：闸门内脉冲波的前沿、峰值。
检波方式：全波、负半波、正半波、射频。
抑制：0% ～ 90%，抑制连续可调，抑制的打开，不影响C扫描系统的垂直线性等指标
环境温度：0℃～ 55℃
用于大型复合材料构件、蜂窝、板材的自动化检测
功能特点
● 扫描范围6米*2.0米（根据需要订制）
● 自动统计缺陷大小、坐标、面积及缺陷面积百分比
● 全中文操作系统（WIN7或WIN10）
● A、B、C、D扫描像显示并存储
● 实现检测结果的断层CT扫描
● 系统自由度：标配3轴（可订制3-32个轴）
选配轴：A（仰角）、B（俯角）、W（旋转、摆动） ● 系统的有效扫描范围：选择标配或订制
● 检测通道：1个（可订制2~128个）
● 使用LAN网口采集超声数据
● 使用网口或者USB接口与步进电机控制器连接，用于控制多轴运动
● 闸门数量：4个独立闸门
● C扫描图像的光顺化处理功能让缺陷图像更逼真
超声性能指标
垂直线性误差：≤3%
水平线性误差：≤0.2%
灵敏度余量：＞60dB (200Φ2平底孔)
分辨力：＞30dB
动态范围：≥30dB
电噪声电平：＜20%
频带：0.2 MHz ～ 20MHz，包括3个宽带。
采样频率：基于硬件的实时采样频率，100MHz。
增益：0.0 dB ～ 110.0dB。步进值：0.2、0.5、1.0、2.0、6.0dB、12.0dB。0.0dB档可锁定增益调
节功能。
阻尼：50Ω、75Ω、150Ω、500Ω。
发射脉冲：方波（选件）（电压20V ～ 500V，脉冲宽度20ns ～ 1000ns）尖脉冲（发射强度：
高、中、低）。
脉冲重复频率：20Hz ～ 1000Hz，自动调节。
探测范围：1 mm～10000mm（钢纵波），连续可调，最小步进值 0.1mm。
材料声速：100 m/s～20000m/s,连续可调。内置7个常用的材料声速值。
显示延时：-5μs～3400μs。
探头延时：0μs ～ 100μs。
工作方式：单晶、双晶、透射。
测量模式：闸门内脉冲波的前沿、峰值。
检波方式：全波、负半波、正半波、射频。
抑制：0% ～ 90%，抑制连续可调，抑制的打开，不影响C扫描系统的垂直线性等指标
环境温度：0℃～ 55℃
功能特点
● 扫描范围6米*2.0米（根据需要订制）
● 自动统计缺陷大小、坐标、面积及缺陷面积百分比
● 全中文操作系统（WIN7或WIN10）
● A、B、C、D扫描像显示并存储
● 实现检测结果的断层CT扫描
● 系统自由度：标配3轴（可订制3-32个轴）
选配轴：A（仰角）、B（俯角）、W（旋转、摆动） ● 系统的有效扫描范围：选择标配或订制
● 检测通道：1个（可订制2~128个）
● 使用LAN网口采集超声数据
● 使用网口或者USB接口与步进电机控制器连接，用于控制多轴运动
● 闸门数量：4个独立闸门
● 扫描范围6米*2.0米（根据需要订制）
● 自动统计缺陷大小、坐标、面积及缺陷面积百分比
● 全中文操作系统（WIN7或WIN10）
● A、B、C、D扫描像显示并存储
● 实现检测结果的断层CT扫描
● 系统自由度：标配3轴（可订制3-32个轴）
选配轴：A（仰角）、B（俯角）、W（旋转、摆动） ● 系统的有效扫描范围：选择标配或订制
● 检测通道：1个（可订制2~128个）
● 使用LAN网口采集超声数据
● 使用网口或者USB接口与步进电机控制器连接，用于控制多轴运动
● 闸门数量：4个独立闸门
● C扫描图像的光顺化处理功能让缺陷图像更逼真
超声波板卡技术参数:
工作频率：0.2MHz～10MHz
垂直线性误差:≤3%
水平线性误差:≤1%
灵敏度余量:＞62dB（深200mmΦ2平底孔）
分辨力:＞42dB（5N14）
动态范围 ≥32dB
噪声电平：＜8%
声速范围 100～20000（m/s）
工作方式 单晶探伤、双晶探伤、穿透探伤
数字抑制 （0～80）%，不影响线性与增益
环境温度 （-20～50）℃（参考值）
相对湿度 （20～95）% RH
发射能量：低、中、高
输出阻尼：50、75、150、500
频带范围：0.2～10MHz
包括0.2-1 MHz，0.5-5 MHz ，2-10 MHz三个频带
窄频：0.5MHz，1MHz，2.25MHz，5MHz
电脉冲电压：≥1400V
检波方式：正半波、负半波、全波、射频
收发模式：单晶、双晶、穿透
硬采样频率为150MHZ，波形高度保真
重复发射频率：10-16kHZ
闸门信号：单闸门、双闸门，峰值或边缘读数
增益调节：手动调节110dB（0.1dB、0.5dB、1dB、2dB、6dB、12dB步进）或自动调节。
电脉冲宽度：20ns-1000ns
脉冲重复频率：150Hz-16KHz
工作频率：0.2MHz～10MHz
垂直线性误差:≤3%
水平线性误差:≤1%
灵敏度余量:＞62dB（深200mmΦ2平底孔）
分辨力:＞42dB（5N14）
动态范围 ≥32dB
噪声电平：＜8%
声速范围 100～20000（m/s）
工作方式 单晶探伤、双晶探伤、穿透探伤
数字抑制 （0～80）%，不影响线性与增益
环境温度 （-20～50）℃（参考值）
相对湿度 （20～95）% RH
发射能量：低、中、高
输出阻尼：50、75、150、500
频带范围：0.2～10MHz
包括0.2-1 MHz，0.5-5 MHz ，2-10 MHz三个频带
窄频：0.5MHz，1MHz，2.25MHz，5MHz
电脉冲电压：≥1400V
检波方式：正半波、负半波、全波、射频
收发模式：单晶、双晶、穿透
硬采样频率为150MHZ，波形高度保真
重复发射频率：10-16kHZ
闸门信号：单闸门、双闸门，峰值或边缘读数
增益调节：手动调节110dB（0.1dB、0.5dB、1dB、2dB、6dB、12dB步进）或自动调节。
电脉冲宽度：20ns-1000ns
脉冲重复频率：150Hz-16KHz
航空航天
