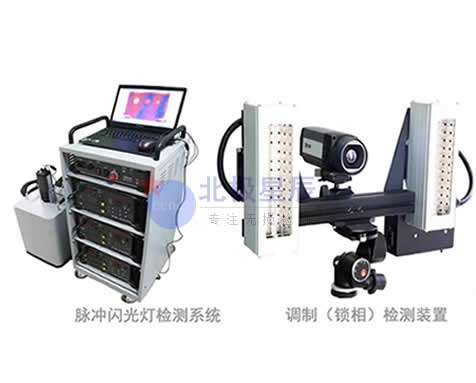

BSM-6066红外成像无损检测系统

BSM-6066 红外成像检测系统,也称红外热成像技术、红外热波技术,主要应用在泡沫夹心板、蜂窝板等蒙皮脱粘,及复合材料(如碳纤维、玻璃纤维增强复合材料)和多层胶接结构件内部的分层、脱沾、撞击损伤、裂纹等缺陷。

泡沫夹心板、蜂窝板的内部缺陷的检测和缺陷定量估计。

复合材料(如碳纤维、玻璃纤维增强复合材料)和多层胶接结构件内部缺陷的(分层、脱沾、撞击损伤、裂纹等)检测。

蒙皮与加强筋脱胶的检测

飞机表面损伤的检测

金属板背面腐蚀的检测和定量估计

航空发动机和燃气涡轮发动机的各种高温部件(如叶片、涡轮盘、燃烧室)的热障涂层的内部脱沾、厚度不均的检测

固体火箭发动机装药包覆层脱粘的检测


  • 全部
  • 产品特点
  • 技术参数
  • 资料下载
  • 工作原理
  • 操作视频
  • 保养保修
  • 应用领域

BSM-6066红外成像无损检测系统



概述:BSM-6066 红外成像检测系统,也称红外热成像技术、红外热波技术,主要应用在泡沫夹心板、蜂窝板等蒙皮脱粘,及复合材料(如碳纤维、玻璃纤维增强复合材料)和多层胶接结构件内部的分层、脱沾、撞击损伤、裂纹等缺陷。

特点:



■ 非接触式

■ 定量的缺陷描述

■ 缺陷特征增强,信号判读和分析。

■ 具有测厚功能

■ 单次检测面积大、速度快

■ 同时支持闪光灯和卤素灯加热

■ 可根据使用要求,定制不同形式和参数的红外设备



应用领域

•泡沫夹心板、蜂窝板的内部缺陷的检测和缺陷定量估计。

•复合材料(如碳纤维、玻璃纤维增强复合材料)和多层胶接结构件内部缺陷的(分层、脱沾、撞击损伤、裂纹等)检测。

•蒙皮与加强筋脱胶的检测

•飞机表面损伤的检测

•属板背面腐蚀的检测和定量估计

•航空发动机和燃气涡轮发动机的各种高温部件(如叶片、涡轮盘、燃烧室)的热障涂层的内部脱沾、厚度不均的检测

•固体火箭发动机装药包覆层脱粘的检测



红外热像序列处理方法





复合材料层压板 脉冲热像法

PPT(Maldague)

多项式拟合

相关系数

夹角余弦相位

相关系数相位




复合材料蜂窝夹心结构 调制热像法

四点法

FFT

相关系数函数

夹角余弦相位

相关系数相位




红外热像无损检测软件介绍:

红外热像无损检测软件是一套集检测、处理和分析于一体的红外热像无损`检测及无损评价专业软件。

其主要功能是

红外热像采集

热激励控制

热像序列处理

缺陷特征增强

缺陷信号分析和判读。

支持脉冲热像法(PT)、调制热像法(MT)和阶跃热像法(ST)等红外热像检测的操作和热像序列处理。

技术参数

探测器

探测器类型 非制冷(可选制冷型)

波长范围 7.5-13.5 μm (可选)

分辨率 640 x 480  (可选)

探测器像元间距 17 µm

NETD  <30 mK

成像

帧速 50 Hz~200Hz

子窗口 640" x 240" x 120" (千兆以太网)

最大帧速 (@ 最小窗口)200 Hz (640 x 120)

动态范围 16 位

数字数据流 千兆以太网(50/100/200 Hz); USB (25 Hz)

命令与控制 千兆以太网

测量

检测面积 185*220mm²(可选)

精度 ±2°C 或±2% 读数

热加载功率 卤素灯2000W/脉冲闪光灯 9600W

标准温度范围 –40°C 至 150°C ,100°C 至 650°C

可选温度范围 直至 2,000°C (3,632°F)


配置

红外采集系统:1套

闪光加热系统:1套

红外成像软件:1套

笔记本电脑:  1台

三脚架:      1套

包装箱:      1个



■ 非接触式

■ 定量的缺陷描述

■ 缺陷特征增强,信号判读和分析。

■ 具有测厚功能

■ 单次检测面积大、速度快

■ 同时支持闪光灯和卤素灯加热

■ 可根据使用要求,定制不同形式和参数的红外设备




























探测器类型 非制冷(可选制冷型)

波长范围 7.5-13.5 μm (可选)

分辨率 640 x 480  (可选)

探测器像元间距 17 µm

NETD  <30 mK

成像

帧速 50 Hz~200Hz

子窗口 640" x 240" x 120" (千兆以太网)

最大帧速 (@ 最小窗口)200 Hz (640 x 120)

动态范围 16 位

数字数据流 千兆以太网(50/100/200 Hz); USB (25 Hz)

命令与控制 千兆以太网

测量

检测面积 185*220mm²(可选)

精度 ±2°C 或±2% 读数

热加载功率 卤素灯2000W/脉冲闪光灯 9600W

标准温度范围 –40°C 至 150°C ,100°C 至 650°C

可选温度范围 直至 2,000°C (3,632°F)
























































1.利用温差

2.任何物体都依据温度的不同对外进行电磁波辐射。波长为2.0~1000微米的部分称为热红外线。热红外成像通过对热红外敏感CCD对物体进行成像,能反映出物体表面的温度场。









































































































1.一年质保期:

从用户购置之日起,1年内出现质量故障,可免费维修;
2.服务热线
用户拨打服务电话010-62410403,可以咨询产品的操作方法;
3.响应速度快:
如果出现产品质量问题,接到买方及最终用户的电话后1小时内给于答复;
4、终生维护
本公司负责终生维护;



















































泡沫夹心板、蜂窝板的内部缺陷的检测和缺陷定量估计。

复合材料(如碳纤维、玻璃纤维增强复合材料)和多层胶接结构件内部缺陷的(分层、脱沾、撞击损伤、裂纹等)检测。

蒙皮与加强筋脱胶的检测

飞机表面损伤的检测

金属板背面腐蚀的检测和定量估计

航空发动机和燃气涡轮发动机的各种高温部件(如叶片、涡轮盘、燃烧室)的热障涂层的内部脱沾、厚度不均的检测

固体火箭发动机装药包覆层脱粘的检测
