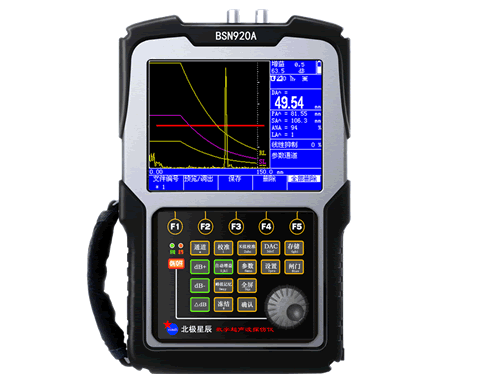

BSN920A高分辨率超声波探伤仪
BSN920A高分辨率超声波探伤仪
- 全部
- 产品特点
- 技术参数
- 资料下载
- 工作原理
- 操作视频
- 保养保修
- 应用领域
│应用行业
钢结构、锅炉压力容器、电力、石化、压力管道、冶金、军工航空航天、铁路交通、汽车、机械、高校等领域。属无损检测行业的必备仪器。更适合教学。
│产品特点
◆500个独立探伤通道
◆真彩显示器：五种颜色可选、亮度可调
◆高性能锂电池，连续工作7-10小时
◆与计算机通讯，可自动生成探伤报告
◆实时显示SL、EL、GL、RL定量值
│自动化功能
◆自动校准：自动测试“探头零点”、“K值”、“前沿”及“材料声速”；
◆自动显示缺陷回波位置（深度D↓、水平P →、距离S↘、波幅%、当量dB、孔径Φ值）；
◆自由切换三种标尺（深度d、水平p、距离s），满足不同的探伤标准要求和探伤工程师的标尺使用习惯；
◆自动增益：自动将波形调至屏高的80%，大大提高了探伤效率；
◆自动录制探伤过程并可以进行动态回放；
◆自动Φ值计算：直探头锻件探伤，找准缺陷最高波自动换算孔径Φ值；
◆自动DAC、AVG曲线自动生成并可以分段制作，取样点不受限制，并可进行修正与补偿，满足任意探伤标准；
◆自动计算回波参数。
│发射接收
◆硬件实时采样：160MHz，波形高度保真
◆闸门信号：单闸门、双闸门，峰值或边缘读数
◆增益调节：手动调节110dB（0.2dB、0.5dB、1dB、2dB、6dB、12dB步进）或自动调节至屏高的80%
│探伤功能
◆曲线包络和波峰记忆：实时检索并记录缺陷最高波
◆Φ值计算：直探头锻件探伤时，自动计算并实时显示孔状缺陷Φ值
◆动态记录：实时动态录制波形，并可存储、回放
◆缺陷定位：实时显示水平值L、深度值H、声程值S
◆缺陷定量：实时显示SL、EL、GL、RL定量值
◆缺陷定性：通过波形，人工经验判断
◆曲面修正：曲面工件探伤，修正曲率换算
◆B型扫描：实时扫查，描述缺陷横切面
│报警方式
◆闸门报警：进波报警、失波报警
◆DAC报警：自由设置SL、EL、GL、RL报警
│数据存储
◆500个探伤通道，存储预先调校好各类探头与仪器的组合参数，自由输入任意行业探伤标准，方便存储、调用、与计算机通讯
◆内存500幅A扫波形
│时钟记录
◆实时探伤日期、时间的跟踪记录，并存储
│控制接口
◆高速USB接口与计算机通讯
│技术指标
| 探测范围 | 0～10000mm（钢纵波），连续可调，最小步进值 0.1mm |
| 垂直线性误差 | ≤2.5% |
| 水平线性误差 | ≤0.1% |
| 灵敏度余量 | ＞65dB (200Φ2平底孔) |
| 动态范围 | ≥36dB |
| 分辨力 | ＞40dB |
| 电噪声电平 | ＜8% |
| 频带 | 0.2 MHz～20MHz |
| 采样频率 | 基于硬件的实时采样频率，160MHz |
| 增益 | 0.0 dB ～ 110.0dB |
| 步进值(dB) | 0.1、0.5、1.0、2.0、6.0、12.0、24.0，0.0dB档可锁定增益调节功能 |
| 脉冲重复频率 | 20Hz ～ 1000Hz，自动调节 |
| 材料声速 | 100 m/s～20000m/s,连续可调，内置33个常用的材料声速值 |
| 脉冲发生器 | 可变脉冲发生器 |
| 探头延时 | 0μs ～ 100μs |
| 环境温度 | -10℃～ 70℃ |
| 相对湿度 | （20～95）% RH |
| 外型尺寸 | 150mm×230mm×45mm |
| 重量 | 1.0kg（含电池 |
│标准配置
1. 主机 1台
2. 直探头 1个
3. 斜探头 1个
4. 9V电源适配器 1个
5. 探头连接线 2根
6. 产品包装箱 1个
7. 使用说明书 1本
8. 合格证、装箱卡、保修卡 1套
│选配件
1.PC超声波探伤仪通讯软件
2.标准试块
│分辨率640×480与分辨率320×240的清晰度比较： 分辨率640×480图像更细腻、逼真
分辨率640×480拷贝原图图像
分辨率320×240拷贝原图图像
| 编号 | 内容 |
|---|---|
| 特点1 | 内置多种专家探伤方案，调出即用,初学者也可以熟练操作 |
| 特点2 | 内置多种探伤标准 |
| 特点3 | 探伤软件丰富 ●DAC： ●TCG： ●AVG(DGS)： ●半跨距,直接显示回波次数,无需计算 ●彩色B扫描：清晰显示缺陷纵截面形状 |
| 特点4 | 27种测量结果：真正高端探伤仪的象征 |
| 特点5 | 运行速度快，主要体现在以下4个方面： ●硬采样频率为160MHZ ●重复发射频率：10-1000HZ ●刷新频率大于100HZ，屏幕无拖影，探伤不漏检 |
| 特点6 | 探伤精度高 缺陷定位、定量准确，探伤精度指标如下： ●水平线性误差 ≤0.1% (定位精度) ●垂直线性误差 ≤2.5% (缺陷定量精度) ●探伤灵敏度余量 ≥65dB (检出最小缺陷的能力) |
| 特点7 | “顺序式键盘”及“快捷键”，让操作得心应手，飞梭旋钮让操作如飞，进一步简化了操作步骤 |
| 特点8 | 报警方式：声光报警 闸门报警 进波报警 失波报警 曲线报警 DAC报警 AVG报警 |
| 特点9 | 探头接口：双通道 探头线连接任一接口均可 不必耽心插错接口 特殊情况下，如果您需要两个人同时 使用同一台探伤仪分别探伤， 则分别显示测量数据，分别报警 |
| 特点10 | 智能化程度高 自动校准 φ值计算 自由切换三种标尺（深度d、水平p、距离s） 自动增益 峰值记忆 回波包络 |
| 特点11 | 存储容量大 ●1000个探伤通道 存储多个探伤工艺或探伤标准 ●10万个波形 |
| 特点12 | 全息存储 调出存储的波形，移动闸门可进一步分析缺陷 |
| 特点13 | 通讯接口： 1.连接计算机USB接口、自动生成探伤报告 2. SD卡让存储空间任意扩展 |
| 特点14 | 电池续航时间长 ●连续工作7-10个小时 ●可以边充电边工作 ●可使用独立座充给锂电池充电 |
| 特点15 | 屏幕显示 ●5.7英寸大屏幕、亮度高，无视角限制 ●满足了光线极强和极暗环境中探伤的需求 |
| 特点16 | 体积小、重量轻，便于携带，重量只有1公斤 |
| 特点17 | 远程诊断或升级 可以远程诊断超声波探伤仪 可以远程升级超声波探伤仪的功能 |
| 特点18 | 探伤报告“在线或离线”均可自动生成 探伤仪连接计算机生成报告称之为在线生成报告 根据SD卡中的文件生成报告称之为离线生成报告 |
| 特点19 | 数据交互功能 “探伤仪与探伤仪”、“探伤仪与计算机” 之间通过SD卡，可自由交互转存数据 1.探伤仪内的通道、波形、录像文件可以通过SD卡在探伤仪或计算机间自由转存。 2.主机和探头的一致性较强时，“通道文件”可自由共享使用。 3.可将通道文件、波形文件拷贝至计算机硬盘保存 4.每台探伤仪可浏览（读取）其它探伤仪内的任意通道、波形、录像文件 |
| 特点20 | 彩屏拷贝，更适合课件和报告的制作 |
| 特点21 | 波形对比 充分体现了超声探伤的真谛 让超声探伤更容易 具体位置探伤的最简易方法 |
| 特点22 | 可记录与多倍速回放 |
| 特点23 | 参考增益 可在DAC曲线不动的情况下 升高或降低波形 |
| 特点24 | 文件管理，文件名称：由英文、数字及特殊符号组成，让文件查询更方便 |
| 特点25 | 选配功能 ●双孔法校准让校准更方便 ●增益值可自动调至屏高的10-90% ●AWS：美国焊接协会标准工具 ●裂纹测高：满足特殊情况下裂纹高度检测要求 |
| 特点26 | 虚拟键盘（选配） 更适合探伤培训 |
