金刚石复合片PCD和PDC超声波C扫描成像检测
金刚石复合片的内部烧结质量问题，即金刚石层与硬质合金层的结合是否牢固，一直是PCD生产厂家和用户备受关注的问题。作为新型的超硬材料产品，目前国内PCD的产量不断扩大，应用领域越来越宽，对外也开始呈现较大批量的出口。在此情况下，如何更好地检测PCD的内部质量，生产出质量更可靠的产品，成了摆在PDC生产厂家面前的一个需要解决的新问题。现在，国内的部分厂家已开始重视金刚石层与硬质合金层的结合状况的检测。和国外检测PCD内部质量的方法一样，北极星辰公司采用超声波C扫描成像的检测方法，检测PCD的内部质量，检测效果如下：

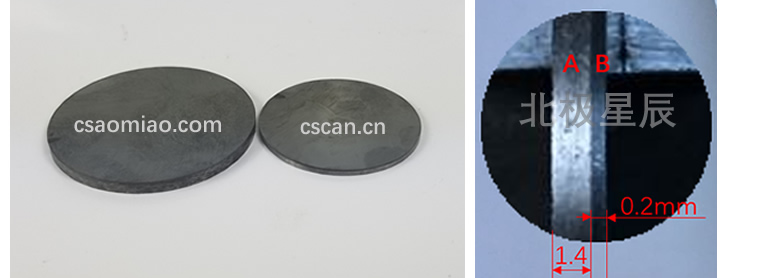

一.照片

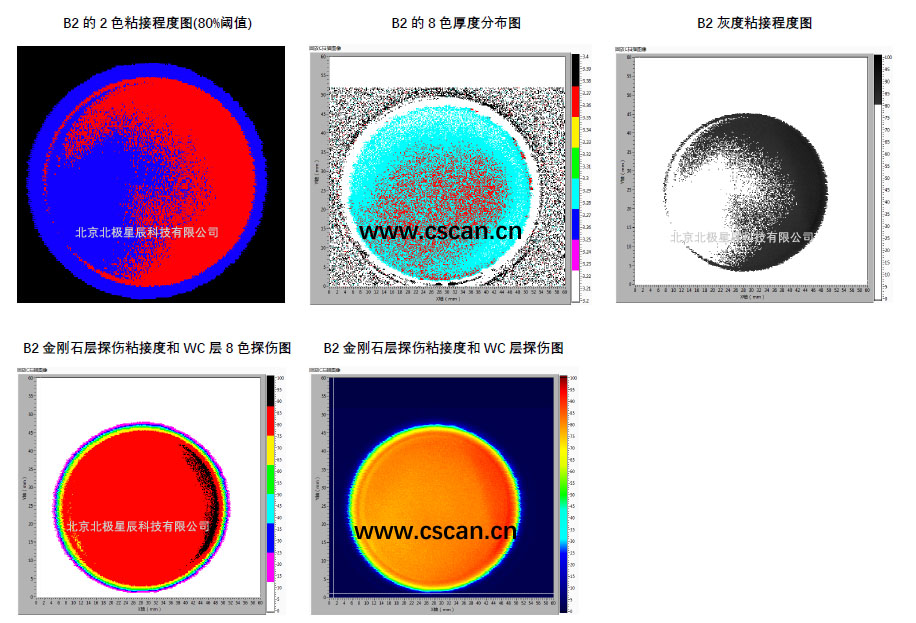

二.超声波检测结果
注：
1.PCD——聚晶金刚石刀片是由天然或人工合成的金刚石粉末与结合剂（其中含钴、镍等金属）按一定比例在高温（1000～2000℃）、高压（5～10万个大气压）下烧结而成。在烧结过程中，由于结合剂的加入，使金刚石晶体间形成以TiC、SiC、Fe、Co、Ni等为主要成分的结合桥，金刚石晶体以共价键形式镶嵌于结合桥的骨架中。通常将复合片制成固定直径和厚度的圆盘，还需对烧结成的复合片进行研磨抛光及其它相应的物理、化学处理.
2.PDC钻头英文：Polycrystalline Diamond Compact bit,聚晶金刚石复合片钻头的简称。是地质钻探行业常用的一种钻井工具。
3.CBN——立方氮化硼刀片是利用人工方法在高温高压条件下用立方氮化硼微粉和少量的结合剂合成的，其硬度仅次于金刚石而远远高于其它材料，因此它与金刚石刀具统称为超硬刀具。它具有很高的硬度、热稳定性和化学惰性，其热稳定性远高于金钢石，对铁系金属元素有较大的化学稳定性，因此常用于黑色金属的切削。
