石油钻具螺纹超声波探伤
石油钻具螺纹超声波探伤
石油钻具两端螺纹探伤常用探伤方法有：“螺纹超声波探伤”、“螺纹磁粉探伤”。螺纹超声波探伤可以发现与螺纹端面平行的缺陷，很难发现纵向缺陷；螺纹磁粉探伤可以发现螺纹表面缺陷及近表面缺陷，还能够发现横向裂纹及纵向裂纹，但很难发现埋藏很深的缺陷，所以对于钻具螺纹探伤最好是二者兼用。
钻杆内外螺纹超声波探伤原理、缺陷波的识别方法如下：
一.钻杆螺纹探伤原理
根据超声波检测原理以及钻杆螺纹的结构特征，可以设计专用的超声纵波小角度直探头对钻杆螺纹部位进行检测，检测原理如图1所示。检测前，需要对检测仪器进行标定，检测时，探头在涂有耦合剂的钻杆端面缓缓移动，先粗扫查，再细扫查，发现疲劳裂纹或其它类型缺陷时，确定位置、深度和长度，作好记录和标识，继而进行评定验收。

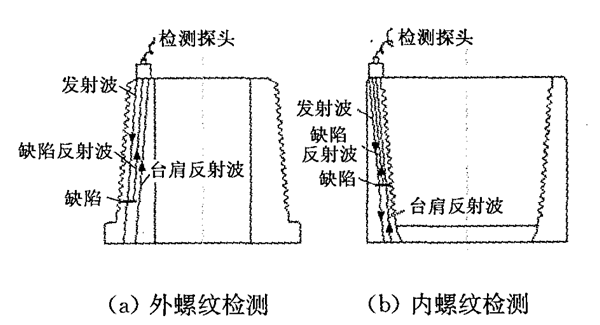

图1： 超声波检测钻杆内外螺纹原理与方法示意图
二.缺陷波的识别
在实际超声波探伤信号中会出现钻杆的螺纹信号，螺纹信号反射波在显示屏上出现的位置很有规律，并随探头移动范围而前后移动。若在某一纹扣底出现裂纹缺陷，螺纹反射波会被裂纹反射压下而迅速降低，并呈山峰状，跟随裂纹反射波移动，裂纹严重时反射波增强，此时螺纹信号会消失。

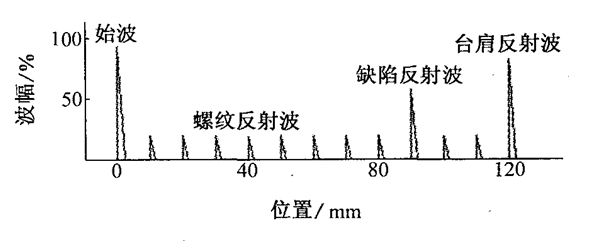

图2：超声波检测有缺陷钻杆螺纹信号的示意图
三．影响因素
钻杆螺纹的影响 ，超声波检测方法检测钻杆 螺纹根部裂纹的灵敏度比较低 ，只能检测较大的能 对声波进行反射的裂纹 ，而且检测探头在钻杆端面 扫描的过程中很难平稳 ，受人为因素的影响比较大 。
推荐使用BSN900超声波探伤仪

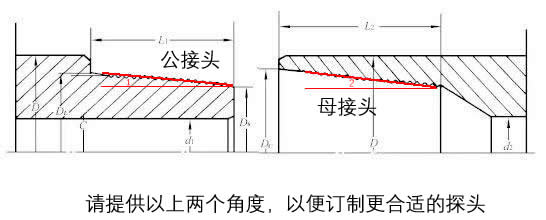

提供角度，订制探头
