直探头的自动校准步骤

(动作分解)

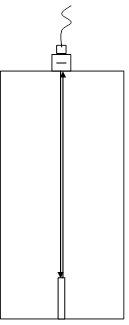

（图5）

由于“材料声速的不同”和“直探头保护层厚度”会给探伤带来误差，所以探伤前必须校准“材料声速”和“探头零点”这两个参数。

运用自动校准功能，步骤如下：

第一步：按【参数】键，旋转旋钮，选择探头类型，

                按【确认】键，旋转旋钮，选择直探头，按确认键

                按【参数】键，退出参数设置

第二步：按【校准】键启动自动校准功能。

                屏幕下方出现“请输入位置1       mm”， 旋转旋钮输入试块的厚度值

                按【确认】键，屏幕下方出现“请输入位置2      mm”， 旋转旋钮输入试块2倍的厚度值，按确认键。

第三步：把探头放在试块上

             1.按Db+键、Db-键调整增益，使一次波达到屏高的约80%；

                也可以按自动增益键调整一次波达到屏高的80%。

             2.旋转旋钮，调整声速使A门套住一次波，B门套住二次波

第四步：按2次【F5】键, “材料声速”和“探头零点”自动调校完成。

             注：双晶直探头的校准和单晶直探头校准方法相同

第一步：开机后，按确认键，打开功能列表，旋转旋钮，选择AVG菜单，按确认键，打开AVG功能项。
第二步：按【F5】键至第2页
a.按【F3】键，选择晶片频率，旋转旋钮，调整晶片频率为所使用探头的实际频率
b.按【F4】键，选择晶片直径，旋转旋钮，调整晶片直径为所使用探头的实际直径
第三步：按【F5】键至第3页
a.连续按参考类型下的【F2】键，选择大平底、平底孔或短横孔
b.按【F3】键，选择参考尺寸，旋转旋钮调整为已知参考缺陷尺寸
第四步： 将探头置于标准试块上，使参考缺陷的最高反射回波显示在探伤仪屏幕上，并调整A闸门的起点以保证
回波在该闸门内（可打开并使用波峰记忆功能帮助快速锁定最高波）。
第五步：按上一页下【F1】键至AVG模式的第一页，按两次【F4】键，记录参考里的数字由0调整为1，此时AVG曲线自动生成。

(图6）
