BSN900超声波探伤仪斜探头的自动校准步骤及DAC曲线的制作-动作分解
超声波探伤仪斜探头的自动校准步骤
（动作分解）
（图1）
如图1所示，由于探头零点、前沿、K值会给探伤带来误差，所以探伤前必须校准，校准步骤如下： 第一步：按【参数】键，旋转旋钮，选择探头类型，按【确认】键，旋转旋钮，选择斜探头，按【确认】键,按【参数】键，退出参数设置； 第二步：按【校准】键，启动自动校准功能 如图2所示，左右移动探头，找到R50和R100两个圆弧的最高波，保持探头不动，按2次【F5】键，材料声速和探头零点自动校准完成。 第三步：在上述第二步，保持探头不动的情况下，在探头刻度尺上读出试块零刻度对应的刻度值，即为探头前沿,按F3键，旋转旋钮输入前沿值； 第四步：如图3所示左右移动探头，找到最高波，保持探头 不动，按2次【F3】键，探头K值自动校准完成。 |
|
（图2：校准材料声速、探头零点、探头前沿）

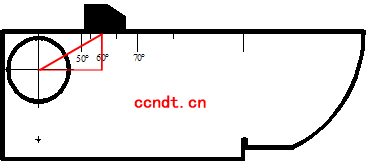

（图3：校准探头K值）
DAC曲线的制作与探伤标准的自定义输入步骤
（动作分解）
一．制作DAC曲线
①：按【DAC】键，启动DAC菜单。

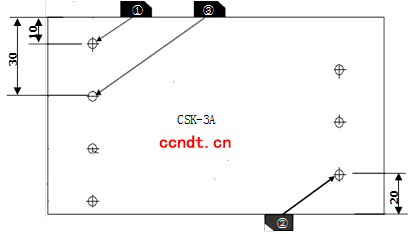

②：如图4所示，将探头放在CSK-3A试块①的位置，左右移动探头找到深为
③：如图4所示， 将探头放在CSK
●此时已添加了2个标定点，DAC开关已自动打开，DAC曲线自动绘制在屏幕上
●重复③的步骤，可以找到孔深为30、40、50mm等反射体的最高回波，使标定点增加为3、4、5...，
●标定点可按孔深的任意顺序进行记录
二．偏置设置（探伤标准的输入）：
按【F5】键，进入第三页，找到判废线、定量线、评定线设置项按【F2】键，选择评定线 ，旋转旋钮调节评定线的值，比如设为 -16db按【F3】键，选择定量线 ，旋转旋钮调节定量线的值，比如设为 -10db按【F4】键，选择判废线 ，旋转旋钮调节判废线的值，比如设为 -4db
三．设置表面补偿和评估曲线
按【F5】键，进入第四页
按【F2】键选择表面补偿 ，旋转旋钮设定工件表面补偿值，一般设为+4db
按【F5】键选择评估曲线 ，旋转旋钮，一般设定为评定线
四．保存通道
按【通道】键，旋转旋钮选择一个空的通道号，按【F3】保存通道此时，校准的参数和DAC曲线均保存在了通道里。
【注:由于试块种类繁多，使用方法也较多，以上方法较为常用，仅供选择使用】
