BSN900J瓷绝缘子探伤仪_瓷套探伤

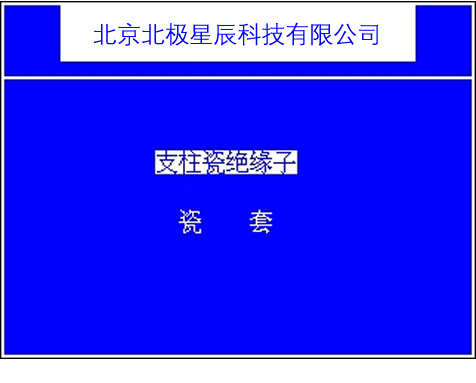

内置专业支柱瓷绝缘子缺陷波形分析软件
内置曲线：调出即可探伤,易学易用 内置标准：内置多行业探伤标准 文件管理：用英文、数字编辑文件名 探伤结果：27种 测量范围：(0～10000)mm 探伤精度: 垂直线性误差：≤2.5%
水平线性误差：≤0.1% 通讯接口： RS232-USB2.0 探头接口： Q9 主机重量： 1.0Kg（含电池） 存储容量： 波形500个 通道数量： 500个 工作时间： 7-10小时 成套产品毛重（运输）：1kg 主机外形尺寸：230mm×150mm×45mm
- 全部
- 产品特点
- 技术参数
- 资料下载
- 工作原理
- 操作视频
- 保养保修
- 应用领域
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
JY-B试块
标准配置 1．BSN900J主机 1台 2．专用探头 14个（或20个） 3．电源适配器 1个 4．锂电池组 1组 5． BNC电缆 2根 6． 产品包装箱 1个 7． 使用说明书 1本 8． 合格证、装箱卡、保修卡 1套 9． PC超声波探伤仪通讯软件 1套 10． 专用标准试块 1块 |
配置专业支柱瓷绝缘子探伤探头和波形分析曲线软件，可对任何支柱瓷绝缘子进行探伤。具有经济、耐用、精度高和抗干扰能力强的特点。
扫描范围 | 0-10000 |
|---|---|
工作频率 | 0.2MHz～20MHz |
衰减器误差 | 每12dB±1dB |
垂直线性 | ≤3% |
水平线性 | ≤0.1% |
灵敏度余量 | ＞62dB（深200mmΦ2平底孔） |
动态范围 | ≥32dB |
噪声电平 | ＜8% |
远场分辨力 | ＞42dB（5N14） |
薄板分辨力 | 1mm（5N14） |
硬采样频率 | 160MHZ(硬采样频率) |
重复发射频率 | 100~1000HZ |
声速范围 | 100～20000（m/s） |
脉冲移位 | -10~3400 |
脉冲宽度 | 不支持调节 |
脉冲电压 | 不支持调节 |
探头零点 | 0~200 |
阻尼 | 50、75、150、500四挡可调 |
抑制 | 90% |
检波方式 | 正半波、负半波、全波、射频 |
增益调节 | 手动调节110dB（0.1dB、0.5dB、1dB、2dB、6dB、12dB、24dB步进）或自动调节 |
工作电压 | 9-12V(外部直流电源)，6.4-8.4（锂电池） |
功率 | 12W |
工作时间 | 连续工作7小时以上（锂电池） |
工作湿度 | 20～95）% RH |
工作温度 | （-20～70）℃ |
尺寸 | 210×150×45（mm） |
重量 | 1Kg |
 | 产品样册.pdf |  |
 | | |
 | | |
| 超声波探伤仪软件全面兼容:winXP、Win7-32位、Win7-64位、Win8、Win10 |  | |
超声波探伤仪电路工作原理
下图表示脉冲反射式超声波探伤仪的工作原理。超声波探伤仪主要由同步信号发生路、高频脉冲发生器、接收放大器和显示屏等组成。同步信号发生器发出信号使尚频脉冲发生器和扫描发生揣同时工作。高频信号发生据间歇地发射数微秒的短暂脉冲激励探头，并转换为相同频率的声能进入试件，向前传播。当遇到裂纹的，立即反射回来被探头接收。经接收、放大、检波以后，输送到显示屏上。从显示屏中可以判定从缺陷反回的脉冲F在始波T和底波B之间。
1．一个月包换：
从用户购置之日起，一个月内出现质量故障，可免费更换新的同一型号的超深波探伤仪；
2．一年质保期：
从用户购置之日起，1年内出现质量故障（探头、探头线、电池、充电器除外），可免费维修；
3．服务热线
用户拨打服务电话010-62410403，可以咨询数字超声波探伤仪的操作方法，并可以得到中文操作手册及相关探伤标准等相关培训资料；
4．响应速度快：
如果出现产品质量问题，接到买方及最终用户的电话后1小时内给于答复；
5、终生维护
本公司负责超深波探伤仪的终生维护；
6．功能升级
数字超声波探伤仪主机3年提供功能升级，使之与国际最新探伤技术同步。
北京北极星辰科技有限公司
超声波探伤仪部

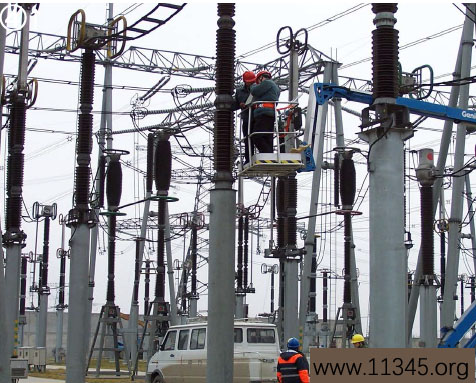

电力行业：电网、发电厂、火电、水电、风电、电建公司
