球化率检测系统BSN-SR

用颜色识别球化率,严谨、精密

SR=Spheroidization rate(球化率)

  • 全部
  • 产品特点
  • 技术参数
  • 资料下载
  • 工作原理
  • 操作视频
  • 保养保修
  • 应用领域

功能特点

● 全中文操作系统
● 自动统计缺陷大小、坐标、面积及面积百分比
● 实现检测结果的断层CT扫描
● 统自由度:3轴(可订制)
● 系统的有效扫描范围:500×500×200(可订制)
● 系统耦合方式:水浸耦合
● 检测通道:1个(可订制)
● 自动控制信号采集
● 数据处理与存储采用PC机,使用LAN网
口与超声波发射/接收模块连接,采集和处理已经数字
化的超声波信号
● 使用网口或者USB接口与步进电机控制器连接,用于
控制三轴运动
● 超声波发射/接收模块:采用LAN网口,超声脉冲发
射/接收与A/D一体化
● DAC/TCG,JIS-DAC,AWS1.1,DGS/AVG,REF,斜
探头彩色编码显示等业内所有辅助软件功能
● 触发、闸门及信号特征值
 触发模式:软件控制(手动和自动模式),外部输入
 闸门高度(阈值控制):程序可控1~100%全屏
 闸门数量:2个独立闸门
信号特征采集:实时完全特征采集(包含幅度和位置)
● 分辨率:10位低功耗A/D(最高采样率105M/S)
● 补偿控制:程序控制10位DAC
● 采样率至少包含:100M,50M,25M采样/S
● 采样内存:256KB,SRAM
● 最大波形采样长度:不低于256KB采样
● 幅度、TOF(渡越时间)C-扫描结果
● 实时幅度、TOF以及测厚数字显示
● 动态随动闸门,C扫描修正
● A—扫描波形上能够实时显示
 (1)任意点波高
 (2)任意位置厚度及TOF信息
 (3)任意两点的厚度差值及TOF差值
● 双向扫描
● X-Y坐标、幅度-位置坐标、幅度-时间坐标扫描/画图
● 可存储全波形文件,并可方便修改闸门及增益设置,
重新生成C扫描图像
● 扫查结果能够方便转化成易于阅读数据格式
● 实时信号特征
 触发到界面(第一个回波)检测
 最大峰值(闸门内)位置:峰值位置(飞渡时间)检测
 第一个峰值(闸门内)位置:JIS前沿的峰值位置(飞渡
时间)检测
(闸门内)第一个峰值前的阈值时间:JIS前沿检测
(闸门内)最大峰值前的阈值时间:前沿检测
(闸门内)峰值幅度检测
(闸门内)第一个峰值幅度:JIS前沿的峰值幅度检测
 信号幅度电压分辨率大于等于10位
 TOF分辨率10ns

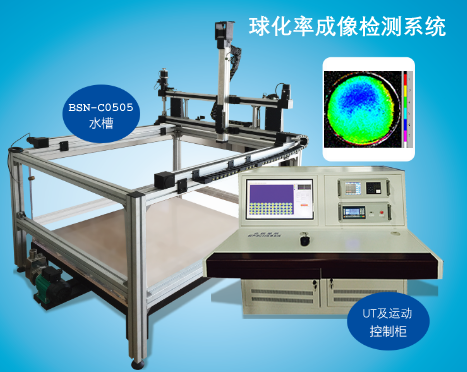

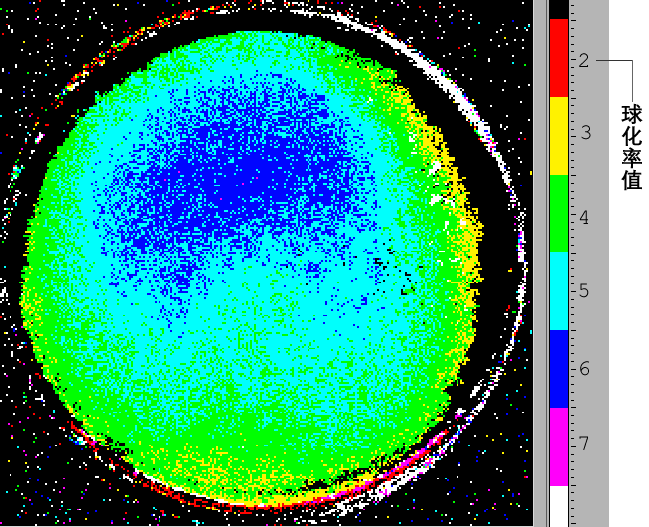

用颜色识别球化率,严谨、精密





























性能指标
●垂直线性误差:≤3%
●水平线性误差:≤0.2%
●灵敏度余量:>60dB (200Φ2平底孔)
●分辨力:>30dB
●动态范围:≥30dB
●电噪声电平:<20%
●频带:0.2 MHz ~ 20MHz,包括3个宽带。
●采样频率:硬采样频率,100MHz
●增益:0.0 dB~110.0dB
●阻尼:50Ω、75Ω、150Ω、500Ω
●探测范围:1 mm~10000mm(钢纵波)
●材料声速:100 m/s~20000m/s,连续可调 ● UT发射器
脉冲发射器包括2种类型模式:方波脉冲和尖脉冲
方波脉冲宽度20~1000 ns,10ns步长,连续可调
方波电压幅度20~500 V,10V步长
连续可调尖脉冲强度:低(70 V)、高(500 V)
●脉冲重复频率:20~1K Hz自动调节
●工作方式:单晶、双晶、透射
●测量模式:闸门内脉冲波的前沿、峰值
●检波方式:全波、负半波、正半波、射频
●抑制:0%~90%
●环境温度:5℃~ 55℃


产品介绍,点击下载:球化率检测系统BSN-SR


































































































































铸造行业:球墨铸铁球化率的检测
