棒材自动超声波检测系统BSN-I型
适合棒材直径：80-500mm
- 全部
- 产品特点
- 技术参数
- 资料下载
- 工作原理
- 操作视频
- 保养保修
- 应用领域
第一部分 设备要求
1．1 铝棒材基本条件
1）材质：铝；
2）棒长度：8米；
3）棒弯曲度：≤2mm/m；
4）端部形状：平整，端部不存在又长又大的突起；
5）棒温度：22℃±15℃；

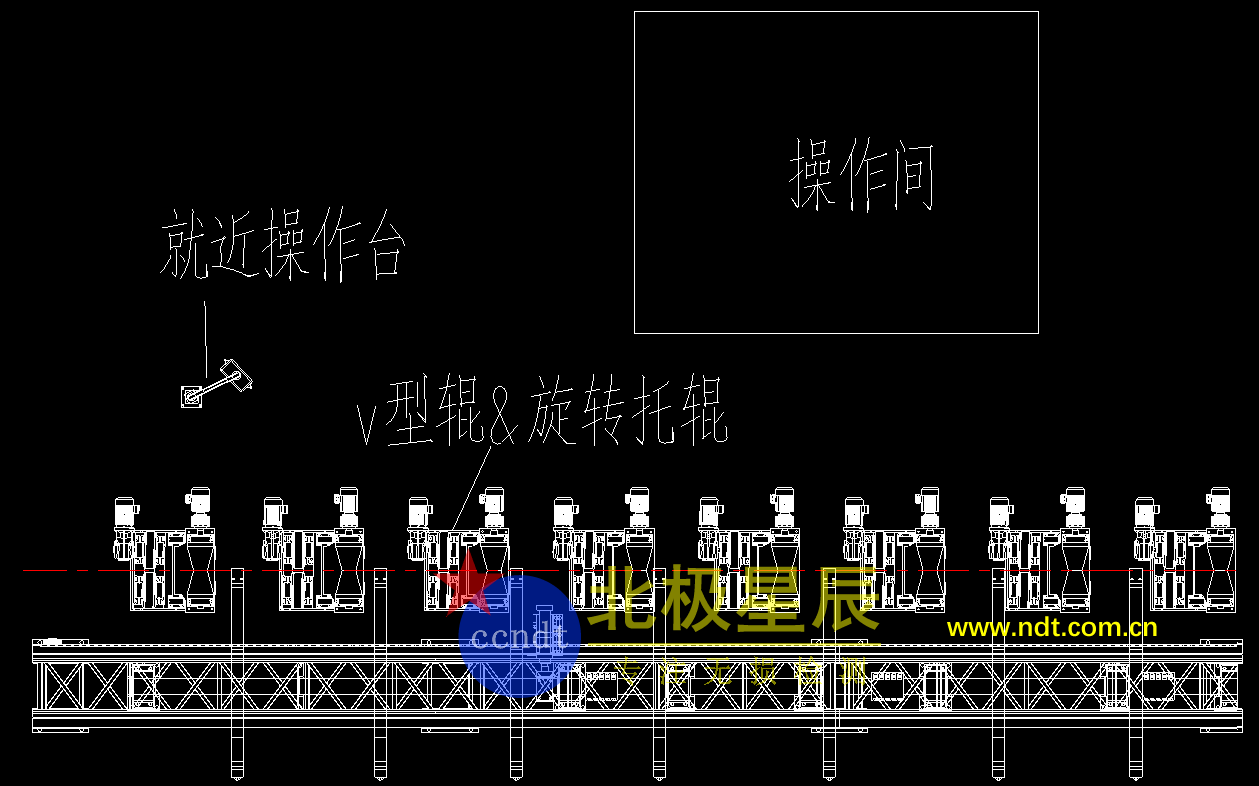

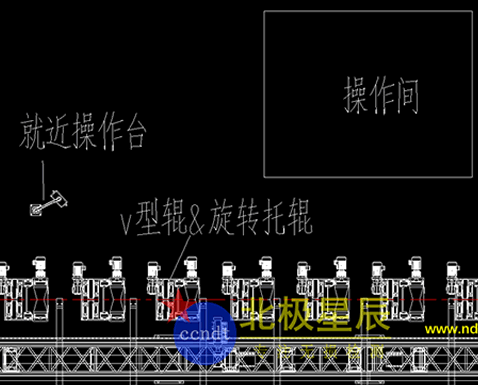

6）设备示意图
1．2 输送要求：
航车
1．3 运行环境
1）温度：0-40℃；
2）湿度：90%RH以下；
3）无外界强磁场和干扰，如用外接电源给探伤设备供电，需装电源净化装置
1．4 检测方式
脉冲反射式超声波完全水浸探伤；
A扫波形显示
第二部分、总体介绍：
1）利用超声检测原理，使用纵波同时对工件内部进行扫查。
2）探伤方式及速度：采用棒体定位，探头速度小于18米/分钟。
3) 可以检测至少2mm以上的夹杂和裂纹；
4）漏检率：0%；误报率：1.0%
5）探头（换能器）：采取喷水探头
6）探伤系统操作方式：自动、手动。
7）可实现全程自动控制，检测数据和结果能够下载、显示、采集、打印。
第三部分、检测工作概述
1.有效尺寸：8000×400×400
2.水需流速稳定，出水如果不考虑回收，则地面需考虑水路：
第四部分 报警部分
设备具备声、光报警功能
实现报警后停机，则需增加闭环控制系统
第五部分 设备主要组成部分
项目名称 | 规格 | 数量 |
单通道超声波探伤仪器主机 |
| 1台 |
探头 | 5P20 | 1套 |
探头线 |
| 1套 |
探头架和探头夹具 |
| 1套 |
框架 | 8000×400×400 | 1个 |
底座 |
| 8套 |
旋转托辊 |
| 8套 |
框架 |
| 1个 |
电机 | 9个 | |
PLC自动运动控制 |
| 1套 |
闭环控制系统(报警停机) |
| 1套 |
探头运动导轨（XYZ） |
| 1套 |
水循环系统 |
| 1套 |
设计单位：北京北极星辰科技有限公司 技术部
