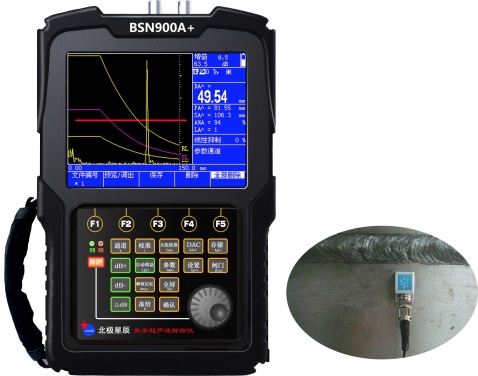

BSN900A+超声波探伤仪

内置曲线:调出即可探伤,易学易用
内置标准:内置多行业探伤标准
文件管理:用英文、数字编辑文件名
探伤结果:27种
测量范围:(0~10000)mm
探伤精度: 垂直线性误差:≤2.5%
            水平线性误差:≤0.1%
通讯接口: RS232-USB2.0
探头接口: Q9
主机重量: 1.0Kg(含电池)
存储容量: 波形500个
通道数量: 500个
工作时间: 7-10小时
成套产品毛重(运输):1kg
主机外形尺寸:230mm×150mm×45mm
  • 全部
  • 产品特点
  • 技术参数
  • 资料下载
  • 工作原理
  • 操作视频
  • 保养保修
  • 应用领域

│产品概述





  BSN900a+超声波探伤仪能够快速便捷、无损伤、精确地进行工件内部多种缺陷(气孔、砂眼、夹杂、裂纹、焊缝未熔合和未焊透等)的检测、定位、评估和诊断。





应用行







  钢结构、锅炉压力容器、电力、石化、压力管道、冶金、军工航空航天、铁路交通、汽车、机械、高校等领域。属无损检测行业的必备仪器。




│产品特点





◆500个独立探伤通道
彩显示器:五种颜色可选、亮度可调
◆高性能锂电池,连续工作7-10小时
◆与计算机通讯,可自动生成探伤报告
时显示SL、EL、GL、RL定量值




自动化功




◆自动校准:自动测试“探头零点”、“K值”、“前沿”及“材料声速”;
自动显示缺陷回波位置(深度D、水平P 、距离S、波幅%、当量dB、孔径Φ值);
自由切换三种标尺(深度d、水平p、距离s),满足不同的探伤标准要求和探伤工程师的标尺使用习惯;
自动增益:自动将波形调至屏高的80%,大大提高了探伤效率;
自动录制探伤过程并可以进行动态回放;
自动Φ值计算:直探头锻件探伤,找准缺陷最高波自动换算孔径Φ值;
自动DAC、AVG曲线自动生成并可以分段制作,取样点不受限制,并可进行修正与补偿,满足任意探伤标准;
自动计算回波参数。





发射接收





◆硬件实时采样:160MHz,波形高度保真
闸门信号:单闸门、双闸门,峰值或边缘读数
增益调节:手动调节110dB(0.2dB、0.5dB、1dB、2dB、6dB、12dB步进)或自动调节至屏高的80%





│探伤功能




◆曲线包络和波峰记忆:实时检索并记录缺陷最高波
Φ值计算:直探头锻件探伤时,自动计算并实时显示孔状缺陷Φ值
动态记录:实时动态录制波形,并可存储、回放
缺陷定位:实时显示水平值L、深度值H、声程值S
缺陷定量:实时显示SL、EL、GL、RL定量值
缺陷定性:通过波形,人工经验判断
曲面修正:曲面工件探伤,修正曲率换算
B型扫描:实时扫查,描述缺陷横切面





│报警方式




◆闸门报警:进波报警、失波报警
DAC报警:自由设置SL、EL、GL、RL报警





│数据存储




500个探伤通道,存储预先调校好各类探头与仪器的组合参数,自由输入任意行业探伤标准,方便存储、调用、与计算机通讯
内存500幅A扫波形





│时钟记录




实时探伤日期、时间的跟踪记录,并存储





│控制接口




高速USB接口与计算机通讯





│技术指标












 探测范围 0~10000mm(钢纵波),连续可调,最小步进值 0.1mm
 垂直线性误差 ≤2.5%
 水平线性误差 ≤0.1%
 灵敏度余量 >65dB (200Φ2平底孔)
 动态范围 ≥36dB
 分辨力 >40dB
 电噪声电平 <8%
 频带 0.2 MHz~20MHz
 采样频率 基于硬件的实时采样频率,160MHz
 增益 0.0 dB ~ 110.0dB
 步进值(dB) 0.1、0.5、1.0、2.0、6.0、12.0、24.0,0.0dB档可锁定增益调节功能
 脉冲重复频率 20Hz ~ 1000Hz,自动调节
 材料声速 100 m/s~20000m/s,连续可调,内置33个常用的材料声速值
 脉冲发生器 可变脉冲发生器
 探头延时 0μs ~ 100μs
 环境温度 -10℃~ 70℃
 相对湿度 (20~95)% RH
 外型尺寸 150mm×230mm×45mm
 重量 1.0kg(含电池



标准配置


1. 主机         1台
2. 直探头       1个
3. 斜探头       1个
4. 9V电源适配器 1个
5. 探头连接线   2根
6. 产品包装箱   1个
7. 使用说明书   1本
8. 合格证、装箱卡、保修卡 1套



选配件


1.PC超声波探伤仪通讯软件
2.标准试块







































扫描范围
0-10000
工作频率
0.2MHz~20MHz
衰减器误差
每12dB±1dB
垂直线性
≤3%
水平线性
≤0.1%
灵敏度余量
>62dB(深200mmΦ2平底孔)
动态范围
≥32dB
噪声电平
<8%
远场分辨力
>42dB(5N14)
薄板分辨力
1mm(5N14)
硬采样频率
160MHZ(硬采样频率)
重复发射频率
100~1000HZ
声速范围
100~20000(m/s)
脉冲移位
-10~3400
脉冲宽度
不支持调节
脉冲电压
不支持调节
探头零点
0~200
阻尼
50、75、150、500四挡可调
抑制
90%
检波方式
正半波、负半波、全波、射频
增益调节
手动调节110dB(0.1dB、0.5dB、1dB、2dB、6dB、12dB、24dB步进)或自动调节
工作电压
9-12V(外部直流电源),6.4-8.4(锂电池)
功率
12W
工作时间
连续工作7小时以上(锂电池)
工作湿度
20~95)% RH
工作温度
(-20~70)℃
尺寸
210×150×45(mm)
重量
1Kg

产品样册.pdf

说明书.pdf

USB驱动安装说明.pdf


数据分析软件.EXE(需注册后下载)

超声波探伤仪软件全面兼容:winXP、Win7-32位、Win7-64位、Win8、Win10




一.超声波探伤仪电路工作原理

       下图表示脉冲反射式超声波探伤仪的工作原理。超声波探伤仪主要由同步信号发生路、高频脉冲发生器、接收放大器和显示屏等组成。同步信号发生器发出信号使尚频脉冲发生器和扫描发生揣同时工作。高频信号发生据间歇地发射数微秒的短暂脉冲激励探头,并转换为相同频率的声能进入试件,向前传播。当遇到裂纹的,立即反射回来被探头接收。经接收、放大、检波以后,输送到显示屏上。从显示屏中可以判定从缺陷反回的脉冲F在始波T和底波B之间。



二.焊缝探伤原理








































1.一个月包换:
从用户购置之日起,一个月内出现质量故障,可免费更换新的同一型号的超深波探伤仪;
2.一年质保期:
从用户购置之日起,1年内出现质量故障(探头、探头线、电池、充电器除外),可免费维修;
3.服务热线
用户拨打服务电话010-62410403,可以咨询数字超声波探伤仪的操作方法,并可以得到中文操作手册及相关探伤标准等相关培训资料;
4.响应速度快:
如果出现产品质量问题,接到买方及最终用户的电话后1小时内给于答复;
5、终生维护
本公司负责超深波探伤仪的终生维护;
6.功能升级
数字超声波探伤仪主机3年提供功能升级,使之与国际最新探伤技术同步。
