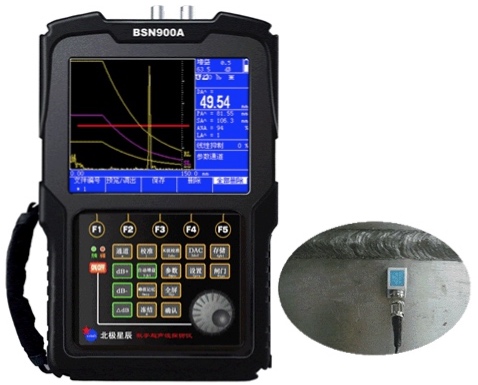

BSN900A超声波探伤仪_焊缝检测_铸件检测
内置曲线：调出即可探伤,易学易用 内置标准：内置多行业探伤标准 文件管理：用英文、数字编辑文件名 探伤结果：27种 测量范围：(0～10000)mm 探伤精度: 垂直线性误差：≤2.5%
水平线性误差：≤0.1% 通讯接口： RS232-USB2.0 探头接口： Q9 主机重量： 1.0Kg（含电池） 存储容量： 波形500个 通道数量： 500个 工作时间： 7-10小时 成套产品毛重（运输）：1kg 主机外形尺寸：230mm×150mm×45mm
- 全部
- 产品特点
- 技术参数
- 资料下载
- 工作原理
- 操作视频
- 保养保修
- 应用领域
产品概述：
BSN900A数字超声波探伤仪能够快速便捷、无损伤、精确地进行工件内部多种缺陷如裂纹、焊缝、气孔、砂眼、夹杂、折叠等的检测、定位、评估及诊断，广泛应用于电力、石化、锅炉压力容器、钢结构、军工、航空航天、铁路交通、汽车、机械等领域。它是无损检测行业的必备仪器。
探伤功能：
·DAC：曲线自动生成并可以分段制作，取样点不受限制，并可进行修正与补偿，满足任意标准；随增益改变自由浮动
·半跨距：清晰分辨回波次数
·曲线包络和峰值记忆：实时检索并记录缺陷最高波
·曲面修正：曲面工件探伤，修正曲率换算
·自动校准：自动测试“探头零点”、“K值”、“前沿”及“材料声速”；
·自动显示缺陷回波位置（深度D、水平P、声程S、波幅、当量dB、孔径φ值）；
·自由切换三种标尺（深度D、水平P、声程S）
·自动增益：自动将波形调至屏高的80%
内置探伤标准
·内置锅炉压力容器、钢结构、电力、石化、建筑，ASME等探伤标准；
·也可根据用户需求置入标准
缺陷定位、定量、定性分析
·缺陷定位：实时显示深度D、水平P、声程S
·缺陷定量：实时显示SL、EL、GL、RL定量值
实时显示孔状缺陷Φ值
·缺陷定性：通过波形，人工经验判断
超声收发与能量放大
·发射能量：低、中、高
·输出阻尼：50、75、150、500
·频带范围：0.2～20MHz(包括0.2-1 MHz，0.5-5 MHz ，2-20 MHz三个频带)
·检波方式：正半波、负半波、全波、射频
·收发模式：单晶、双晶、穿透
·硬采样频率为160MHZ，波形高度保真
·重复发射频率：20-1000HZ
·闸门信号：单闸门、双闸门，峰值或边缘读数
·增益调节：手动调节110dB（0.1dB、0.5dB、1dB、2dB、6dB、12dB步进）或自动调节。
声光报警
·闸门报警：进波报警、失波报警
·DAC报警：自由设置SL、EL、GL、RL报警
·报警形式：声音报警、发光二极管（光）报警
数据存储
·内存500个探伤通道，存储校准参数及探伤标准，可自由调出，无需携带试块
·波形存储标配500个
显示屏
·TFT彩色液晶，分辨率：320×240
·LED背光、高亮度、强光下清晰显示
·5.7英寸（122.0×92.0）大屏幕，无视角
·刷新频率高于100HZ，无拖影，高速探伤不漏检
控制接口
·RS232-USB接口：与计算机通讯
·通过SD卡实现探伤仪主机、SD卡、计算机数据交互存储
其它
·时钟记录：实时记录探伤日期、时间，并存储
·文件名称组成：英文、数字及特殊符号
·支持在线升级探伤仪主机功能
技术参数 | |
扫描范围 | 0～10000mm钢纵波 |
工作频率 | 0.2MHz～20MHz |
垂直线性 | ≤2.5% |
水平线性 | ≤0.1% |
灵敏度余量 | ＞65dB（深200mmΦ2平底孔） |
动态范围 | ≥36dB |
分辨力 | ＞42dB（5N14） |
噪声电平 | ＜8% |
硬采样频率 | 160MHz(硬采样频率) |
重复发射频率 | 10～1000HZ |
声速范围 | 10～20000（m/s） |
工作方式 | 单晶探伤、双晶探伤、穿透探伤 |
数字抑制 | （0～80）%,不影响线性与增益 |
工作时间 | 连续工作7小时以上（锂电池） |
环境温度 | （-20～70）℃（参考值） |
相对湿度 | （20～95）% RH |
外型尺寸 | 230×150×45（mm） |
| 1. | 主机 | 1台 |
| 2. | 直探头 | 1个 |
| 3. | 斜探头 | 1个 |
| 4. | 9V电源适配器 | 1个 |
| 5. | 探头连接线 | 2根 |
| 6. | 产品包装箱 | 1个 |
| 7. | 使用说明书 | 1本 |
| 8. | 合格证、装箱卡、保修卡 | 1套 |
选配件
1.PC超声波探伤仪通讯软件
2.标准试块
| 编号 | 内容 |
|---|---|
| 特点1 | 内置多种专家探伤方案，调出即用,初学者也可以熟练操作 |
| 特点2 | 内置多种探伤标准 |
| 特点3 | 探伤软件丰富 ●DAC： ●TCG： ●AVG(DGS)： ●半跨距,直接显示回波次数,无需计算 ●彩色B扫描：清晰显示缺陷纵截面形状 |
| 特点4 | 27种测量结果：真正高端探伤仪的象征 |
| 特点5 | 运行速度快，主要体现在以下4个方面： ●硬采样频率为160MHZ ●重复发射频率：10-1000HZ ●刷新频率大于100HZ，屏幕无拖影，探伤不漏检 |
| 特点6 | 探伤精度高 缺陷定位、定量准确，探伤精度指标如下： ●水平线性误差 ≤0.1% (定位精度) ●垂直线性误差 ≤2.5% (缺陷定量精度) ●探伤灵敏度余量 ≥65dB (检出最小缺陷的能力) |
| 特点7 | “顺序式键盘”及“快捷键”，让操作得心应手，飞梭旋钮让操作如飞，进一步简化了操作步骤 |
| 特点8 | 报警方式：声光报警 闸门报警 进波报警 失波报警 曲线报警 DAC报警 AVG报警 |
| 特点9 | 探头接口：双通道 探头线连接任一接口均可 不必耽心插错接口 特殊情况下，如果您需要两个人同时 使用同一台探伤仪分别探伤， 则分别显示测量数据，分别报警 |
| 特点10 | 智能化程度高 自动校准 φ值计算 自由切换三种标尺（深度d、水平p、距离s） 自动增益 峰值记忆 回波包络 |
| 特点11 | 存储容量大 ●1000个探伤通道 存储多个探伤工艺或探伤标准 ●10万个波形 |
| 特点12 | 全息存储 调出存储的波形，移动闸门可进一步分析缺陷 |
| 特点13 | 通讯接口： 1.连接计算机USB接口、自动生成探伤报告 2. SD卡让存储空间任意扩展 |
| 特点14 | 电池续航时间长 ●连续工作7-10个小时 ●可以边充电边工作 ●可使用独立座充给锂电池充电 |
| 特点15 | 屏幕显示 ●5.7英寸大屏幕、亮度高，无视角限制 ●满足了光线极强和极暗环境中探伤的需求 |
| 特点16 | 体积小、重量轻，便于携带，重量只有1公斤 |
| 特点17 | 远程诊断或升级 可以远程诊断超声波探伤仪 可以远程升级超声波探伤仪的功能 |
| 特点18 | 探伤报告“在线或离线”均可自动生成 探伤仪连接计算机生成报告称之为在线生成报告 根据SD卡中的文件生成报告称之为离线生成报告 |
| 特点19 | 数据交互功能 “探伤仪与探伤仪”、“探伤仪与计算机” 之间通过SD卡，可自由交互转存数据 1.探伤仪内的通道、波形、录像文件可以通过SD卡在探伤仪或计算机间自由转存。 2.主机和探头的一致性较强时，“通道文件”可自由共享使用。 3.可将通道文件、波形文件拷贝至计算机硬盘保存 4.每台探伤仪可浏览（读取）其它探伤仪内的任意通道、波形、录像文件 |
| 特点20 | 彩屏拷贝，更适合课件和报告的制作 |
| 特点21 | 波形对比 充分体现了超声探伤的真谛 让超声探伤更容易 具体位置探伤的最简易方法 |
| 特点22 | 可记录与多倍速回放 |
| 特点23 | 参考增益 可在DAC曲线不动的情况下 升高或降低波形 |
| 特点24 | 文件管理，文件名称：由英文、数字及特殊符号组成，让文件查询更方便 |
| 特点25 | 选配功能 ●双孔法校准让校准更方便 ●增益值可自动调至屏高的10-90% ●AWS：美国焊接协会标准工具 ●裂纹测高：满足特殊情况下裂纹高度检测要求 |
| 特点26 | 虚拟键盘（选配） 更适合探伤培训 更适合远程探伤监控 |
扫描范围 | 0-10000 |
|---|---|
工作频率 | 0.2MHz～20MHz |
衰减器误差 | 每12dB±1dB |
垂直线性 | ≤3% |
水平线性 | ≤0.1% |
灵敏度余量 | ＞62dB（深200mmΦ2平底孔） |
动态范围 | ≥32dB |
噪声电平 | ＜8% |
远场分辨力 | ＞42dB（5N14） |
薄板分辨力 | 1mm（5N14） |
硬采样频率 | 160MHZ(硬采样频率) |
重复发射频率 | 100~1000HZ |
声速范围 | 100～20000（m/s） |
脉冲移位 | -10~3400 |
脉冲宽度 | 不支持调节 |
脉冲电压 | 不支持调节 |
探头零点 | 0~200 |
阻尼 | 50、75、150、500四挡可调 |
抑制 | 90% |
检波方式 | 正半波、负半波、全波、射频 |
增益调节 | 手动调节110dB（0.1dB、0.5dB、1dB、2dB、6dB、12dB、24dB步进）或自动调节 |
工作电压 | 9-12V(外部直流电源)，6.4-8.4（锂电池） |
功率 | 12W |
工作时间 | 连续工作7小时以上（锂电池） |
工作湿度 | 20～95）% RH |
工作温度 | （-20～70）℃ |
尺寸 | 210×150×45（mm） |
重量 | 1Kg |
一.超声波探伤仪电路工作原理
下图表示脉冲反射式超声波探伤仪的工作原理。超声波探伤仪主要由同步信号发生路、高频脉冲发生器、接收放大器和显示屏等组成。同步信号发生器发出信号使尚频脉冲发生器和扫描发生揣同时工作。高频信号发生据间歇地发射数微秒的短暂脉冲激励探头，并转换为相同频率的声能进入试件，向前传播。当遇到裂纹的，立即反射回来被探头接收。经接收、放大、检波以后，输送到显示屏上。从显示屏中可以判定从缺陷反回的脉冲F在始波T和底波B之间。
二.焊缝探伤原理
1．一个月包换：
从用户购置之日起，一个月内出现质量故障，可免费更换新的同一型号的超深波探伤仪；
2．一年质保期：
从用户购置之日起，1年内出现质量故障（探头、探头线、电池、充电器除外），可免费维修；
3．服务热线
用户拨打服务电话010-62410403，可以咨询数字超声波探伤仪的操作方法，并可以得到中文操作手册及相关探伤标准等相关培训资料；
4．响应速度快：
如果出现产品质量问题，接到买方及最终用户的电话后1小时内给于答复；
5、终生维护
本公司负责超深波探伤仪的终生维护；
6．功能升级
数字超声波探伤仪主机3年提供功能升级，使之与国际最新探伤技术同步。
北京北极星辰科技有限公司
超声波探伤仪部
超声波探伤仪既可以用于实验室，也可以用于工程现场。广泛应用在锅炉、压力容器、航天、航空、电力、石油、化工、海洋石油、管道、军工、船舶制造、汽车、机械制造、冶金、金属加工业、钢结构、铁路交通、核能电力、高校等行业。
编号 | 行业 | |
|---|---|---|
1 | 锅炉压力容器行业 | 锅炉制造厂、压力容器制造厂、封头厂、特检院所 |
2 | 钢结构 | 检测公司、钢结构制造厂、冶金建设研究院所 |
3 | 电力行业 | 发电厂、火电、水电、风电、电建公司 |
4 | 石油化工 | 油田、石化公司、化工机械厂、燃气集团 |
5 | 建筑行业 | |
6 | 高校 | |
7 | 火车、汽车、摩托车 | |
8 | 煤矿 | |
9 | 模具厂 | |
10 | 航天航空 | |
11 | 军工厂 | |
12 | 造船厂 | |
13 | 液压机械厂 | |
14 | 钢管厂 | |
15 | 机械 | 机床厂、水利机械、铸造厂、锻造厂、热处理厂 |
