全自动超声C扫描用于靶材检测

一.检测靶材缺陷类型:
1.靶材粘接检测
2.靶材内部缺陷检测:点状(分层、缩孔、夹杂、孔洞、白点、气泡、夹杂)、及内裂、疏松等细小缺陷


二.适合靶材类型:
按材料分:金属靶(钨、钼、铜、铝、钴、镍)、陶瓷靶
按形状分:平靶、管状靶、锥形靶,


也可以对靶材板坯、管材与背板的焊接程度进行检测,如:未焊合焊合率、氧化物杂质、空隙等缺陷,检测平板靶材和管靶材内部缺陷和焊合面的焊合率。系统采用全水浸耦合方式,利用高频超声波进


根据工件大面积的检测需要,系统提供多通道的超声波探伤仪和多探头支架配置:
系统采用多个独立通道探伤仪配置,可以进行全方位全特征数据检测
多个独立的水浸点聚焦探头垂直入射,检测效率提高8倍,也可以根据需要支持自动仿形功能
根据管靶材的工件形状特点,系统提供1种标准的机械工装设计:
用于管材零件承重滚动装置:W旋转轴
该超声波检测系统基于最新的第五代完全数字化超声电子平台,该设备完全由国内自主设计和制造,目前相关产品已经广泛已用于全球多个国家和地区。

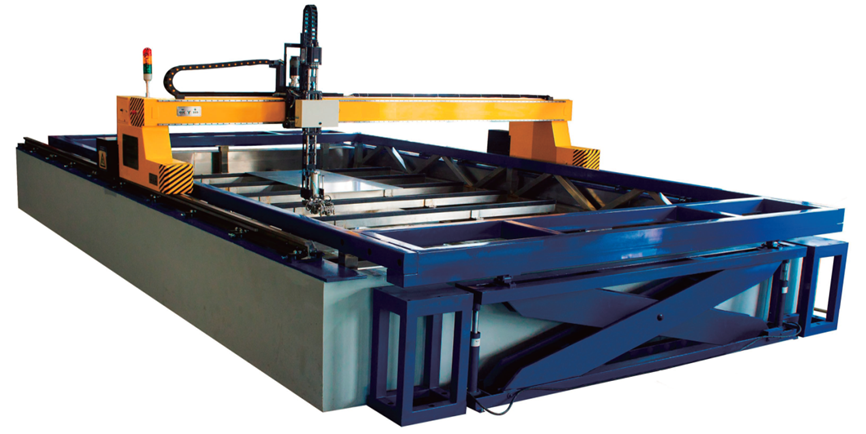

靶材检测设备:北极星辰多款c扫描设备可用于靶材检测,可根据靶材尺寸选择现有型号,也可根据尺寸订制。
推荐型号一:BSN-C1285(适合靶材尺寸:1.2米*0.8米)
推荐型号二:BSN-C4060(适合靶材尺寸:4.0米*6.0米)

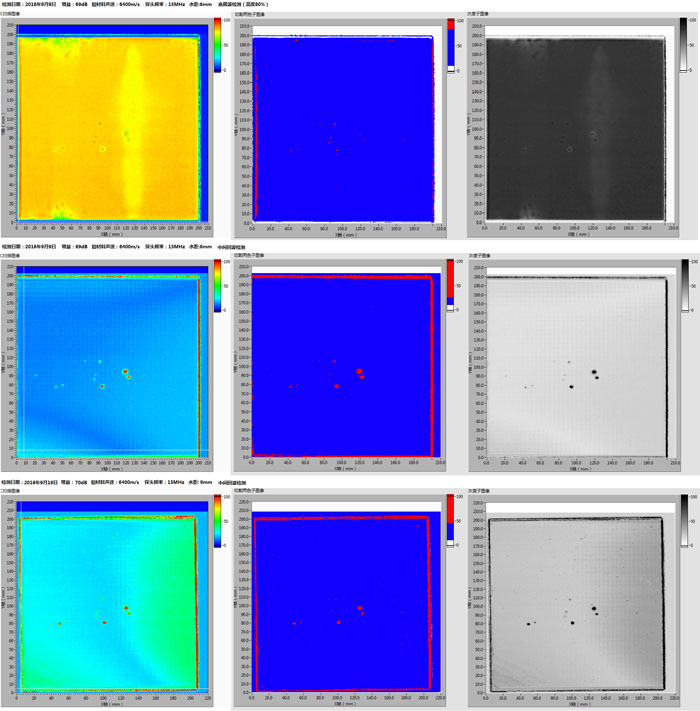

靶材检测结果:
